Cuál es cable de ADSS

Todo-dieléctrico autosuficiente El cable (ADSS) es un tipo de cable de fibra óptica eso es bastante fuerte apoyarse entre las estructuras sin usar elementos conductores del metal. Es utilizada por utilidad eléctrica compañías como medio de comunicaciones, instalado a lo largo de líneas de transmisión de arriba existentes y a menudo de compartir las mismas estructuras de la ayuda que los conductores eléctricos.

ADSS es una alternativa a OPGW y a OPAC con costes más bajos de la instalación. Diseñó ser bastante fuerte instalar hasta 700 metros de cable entre las torres de ayuda, cables de ADSS son ligero y pequeño en el diámetro, reduciendo el peso de los cables y de las cargas puestos en la estructura de la torre por el viento y el hielo.

Se diseña el cable para apoyar las fibras ópticas de cristal internas con poco o nada de tensión para mantener pérdida óptica baja durante la vida del cable. El cable es vestido evitar que la humedad degrade las fibras ópticas. La chaqueta también protege los elementos de la fuerza del polímero contra los rayos ULTRAVIOLETA del sol.

Usando fibras unimodales y longitudes de onda ligeras de cualquier nanometres 1310 o 1550, los circuitos hasta 100 kilómetros de largo son posibles sin los repetidores. Un solo cable puede llevar tanto como 864 fibras.

Detalles de la construcción

No se utiliza ningunos alambres de metal en un cable de ADSS. Las fibras ópticas se apoyan en tubos flojos del almacenador intermediario, o se arreglan en una configuración de la cinta. Para prevenir la tensión en las fibras, la mayoría de los tipos proporcionan la bolaers con exceso de la longitud floja comparada a la longitud del miembro de apoyo.

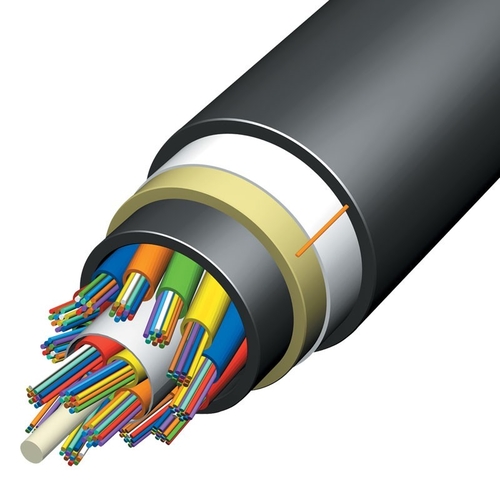

Para palmos más largos, el diseño más común consigue su fuerza de los hilados de la fibra del aramid, que están cubiertos para prevenir el agua wicking. La aramid el miembro de fuerza del hilado rodea una base compuesta de los tubos múltiples del almacenador intermediario, cada uno que contiene las fibras múltiples, todas que rodean una base plástica. La envoltura externa proporciona la protección contra el agua y la luz del sol. Otra versión consiste en un tubo central grande que contiene las estructuras planas, finas múltiples llamadas las cintas de la fibra; este consiste en 6 o 12 fibras laminadas entre las capas de a cinta-como el material.

Otro tipo de diseño utiliza cuatro filamentos reforzados con vidrio del miembro de fuerza plástica, y los tubos flojos del almacenador intermediario telegrafiaron en una asamblea y protegido por una chaqueta.

Accesorios e instalación

Las colocaciones usadas con el cable de ADSS pueden ser tipo de la tensión, usado en los callejones sin salida donde el cable termina o cambia la dirección, o pueden ser tipo de la suspensión, llevando a cabo solamente el peso de un palmo con la tensión transmitida a través del palmo siguiente del cable. Reforzando las barras se utilizan en los callejones sin salida y puede ser utilizado a veces a cada lado de una ayuda de la suspensión. la vibración eólica Viento-inducida puede ser un factor en palmos más largos puesto que los cables de ADSS tienen la tensión ligera, relativamente alta, y poco uno mismo-humedecer. Los apagadores antivibraciones se pueden instalar en cada palmo cerca de los puntos de ayuda si es necesario. Los accesorios no se deben afianzar con abrazadera directamente al cable sino que por el contrario sobre el refuerzo de las barras, para proteger el cable contra daño eléctrico y mecánico. Las cajas de la terminación se utilizan para incluir y para proteger los empalmes entre el cable de ADSS y “dentro los funcionamientos del cable de la planta”.

El cable de ADSS se puede instalar usando la vivo-línea métodos en una línea de transmisión activada. Los cables de la fibra se apoyan generalmente en los cruz-brazos más bajos de la torre, que proporciona la buena liquidación a la tierra. Cuando las fibras están instaladas en el medio de una torre, el cable de la fibra es poco probable golpear los conductores activados. Pesos y fuerzas más bajos se utilizan para la instalación, comparado con los cables metálicos, así que un equipo más ligero puede ser utilizado.

La técnica de la instalación es similar a instalar los conductores de arriba, con el cuidado tomado para prevenir el doblez excesivamente apretado del cable, y al ajuste de la holgura de palmos individuales en cuanto a cables metálicos.

Conclusión

El cable de ADSS es ideal para la instalación en ambientes de la distribución así como de la transmisión. Puesto que los cables de ADSS proporcionan una solución óptima para una combinación más amplia de cuentas de la fibra y de longitudes de palmo, los diseñadores de sistema de cableado cada vez más aéreo tienden a adoptarlas para las telecomunicaciones, como utilidades de poder, telcos, y grupos de redes privados. Combinar la conveniencia
