Cable óptico acorazado de la fibra del conducto al aire libre y de la cinta de acero aérea de la instalación
Esta especificación cubre los requisitos de diseño de los estándares de la estructura, mecánicos, de la comprobación y de funcionamiento para la fuente de cables de fibra óptica. Las características describieron en este documento se piensan proporcionar la información en el funcionamiento del cable óptico.
Marca de la envoltura de cable
Cada cable tiene la siguiente información marcó claramente en la chaqueta externa de cables:
a. Nombre del fabricante.
b. Año de fabricante
c. Tipo de cable y de fibra
d. Marca de la longitud (impresión en cada metro normalmente)
e. O como requisitos de cliente.
Especificaciones
| Tipo de cable |
GYTS |
| Tipo de la fibra |
G652D |
| Uso |
Comunicación de larga distancia, LAN |
| Métodos recomendados de la instalación |
Conducto o aéreo |
| Ambiente |
Al aire libre |
| Gama de temperaturas |
-40℃ a 70℃ |
Especificaciones de la fibra
| Parámetro técnico de la fibra óptica unimodal de ITU-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diámetro de campo de modo (microfaradios) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longitud de onda de atajo (λcc) |
|
≤1260 |
nanómetro |
| Coeficiente de atenuación |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Pérdida de doblez macra |
φ75mm, 100circles, en 1550nm |
≤0.1 |
DB |
| Falta de uniformidad de la atenuación |
|
≤0.05 |
DB |
| Coeficiente de la dispersión |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Longitud de onda cero de la dispersión |
|
1300~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión |
|
≤0.093 |
Picosegundo (nanómetro2los.km) |
| El grupo índice de refracción (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diámetro del revestimiento |
|
125.0±1.0 |
µm |
| Base/error de la concentricidad del revestimiento |
|
≤0.8 |
µm |
| No-circularidad del revestimiento |
|
≤1.0 |
% |
| Diámetro de capa |
|
245.0±10 |
µm |
| Revestimiento/error de capa de la concentricidad |
|
≤12.0 |
µm |
| No-circularidad de capa |
|
≤8 |
% |
| Diámetro de la capa coloreada |
|
250.0±15 |
µm |
| Característica mecánica |
|
|
|
| El encresparse (radio) |
|
≥4 |
m |
| Tensión de prueba |
|
>0.69 |
Gpa |
| Fuerza de capa de la tira |
Valor medio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parámetro dinámico de la susceptibilidad de la corrosión de tensión (valor del nd) |
|
≥20 |
|
Identificación de color estándar de la fibra
| No. |
1 |
2 |
3 |
4 |
5 |
6 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Pizarra |
Blanco |
| No. |
7 |
8 |
9 |
10 |
11 |
12 |
| Color |
Rojo |
Negro |
Amarillo |
Violeta |
Rosa |
Aguamarina |

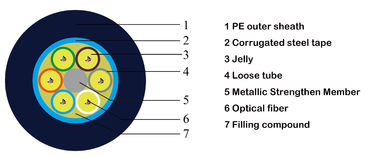

Diseño de cable
| Artículo |
Descripción |
| Modelo No |
GYTS |
| 1. Cuenta de la fibra |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Diámetro del cable (milímetros) |
8.8±0.2 |
9.1±0.2 |
9.6±0.2 |
10.2±0.2 |
11.7±0.2 |
14.2±0.2 |
| 3. Peso del cable (kilogramos) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Miembro de fuerza central |
|
| - Material |
Alambre de acero |
| - Diámetro |
1.4m m |
2.0m m |
| - Envoltura del PE |
No |
Sí |
| 5. Tubo flojo |
|
| - Material |
PBT |
| - Tipo de compuesto de relleno |
Jalea |
| - No. del tubo flojo |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Llenador |
|
| - Material |
PP |
| - No. de llenadores |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Asamblea de tubo |
|
| - Disposición del tubo |
1+5 |
1+6 |
1+8 |
1+12 |
| - Trenzar el tipo |
SZ |
| 8. Agua-bloqueo del sistema |
|
| - Material |
Compuesto de relleno |
| 9. Armadura |
|
| - Material |
Cinta de acero |
| 10. Envoltura externa |
|
| - Material |
PE |
| - Grueso |
1.5mm±0.2m m |
| 11. Marca de la envoltura |
|
| - Tipo de marca |
Impresión por láser |
Propiedades del cable
| Artículo |
Descripción |
| Resistencia a la tensión (N) |
Largo plazo |
600 |
| A corto plazo |
1500 |
| Agolpamiento (N/100mm) |
Largo plazo |
300 |
| A corto plazo |
1000 |
| Radio de curva mínimo |
Parásitos atmosféricos |
10D |
| Dinámico |
20D |
| Gama de temperaturas (℃) |
Operación |
-40℃ - +70℃ |
| Instalación |
-10℃ - +60℃ |
| Almacenamiento |
-40℃ - +70℃ |
Funcionamiento del cable
| Artículo |
Prueba |
Método de prueba |
Resultado de la prueba |
| 1 |
Resistencia a la tensión
IEC 60794-1-E1
|
Carga de la tensión: 1500N
Tiempo: 1min
Longitud de cable: ≥50m
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 2 |
Impacto
IEC 60794-1-E4
|
Altura: el 1m
Peso: 1kg
Punto del impacto: ≥5
Ciclo del impacto: en el ciclo del arriendo 3 por punto
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 3 |
Doblez repetido
IEC 60794-1-E6
|
Diámetro de doblez: 25X el diámetro externo del cable
Carga aplicada: 25kg
Ciclo de doblez: 30times
Velocidad de doblez: 1 ciclo por 2s
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 4 |
Torsión
IEC 60794-1-E7
|
Longitud de la torsión: el 1m
Carga aplicada: 25kg
Ángulo de la torsión: ±90 o +180
Ciclo de la torsión: épocas ≥10
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 5 |
Penetración del agua
IEC 60794-1-F5B
|
Altura del agua: el 1m
Longitud de cable: 3M
Custodia de tiempo: 24 horas
|
Ninguna agua se escapó del extremo contrario del cable |
| 6 |
Temperatura
IEC 60794-1-F1
|
Paso de la temperatura: +20°C->-40°C°C >+70°C->+20°C
Custodia de tiempo: 24 horas por cada paso
Ciclo: 2times
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 7 |
Flujo compuesto
IEC 60794-1-E14
|
Longitud de la muestra: los 30cm
Temperatura: 70℃±2℃
Custodia de tiempo: 24 horas
|
Ningún flujo compuesto |
Embalaje y envío
El cable se suministra en longitudes como se especifica en el pi o como requisito. Cada longitud será enviada en un tambor de madera no restituible separado. El diámetro mínimo del barril del tambor no será menos de 30 veces el diámetro del cable.
El cable en cada carrete será cubierto totalmente con un abrigo termal que sea sujetado al cable empaquetando correas. Este abrigo es reutilizable y proporciona la protección termal y ULTRAVIOLETA excelente.
Los extremos de cable serán sellados con las tapas de protección plásticas para prevenir la penetración del agua. Los extremos serán fácilmente accesibles para probar. Un informe de prueba de la inspección final con los datos de rendimiento de la atenuación para cada fibra se ata dentro del tambor.
