Cable de fribra óptica flojo de la encalladura del tubo del Directo-entierro de GYTA53
La instrucción del cable de fribra óptica acorazado de GYTA es el solo modo o la con varios modos de funcionamiento insertada libremente al tubo por alto el plástico del moudle. El warting de relleno bloqueando el material en el tubo. Un solo miembro de fuerza del metal está al mediados del cable, añadió una capa de envoltura del polietileno en ella para algunos corazones del cable de la fibra (en caso de necesidad). tubo flojo y compuesto de relleno implicados firmemente con el rollo del miembro de fuerza del metal del centro para ser cable cilíndrico. Embalado con la envoltura del PE después de cinta acorazada del Al-plástico. Embalado con la envoltura del PE después de acero acorazado doble del polietileno.

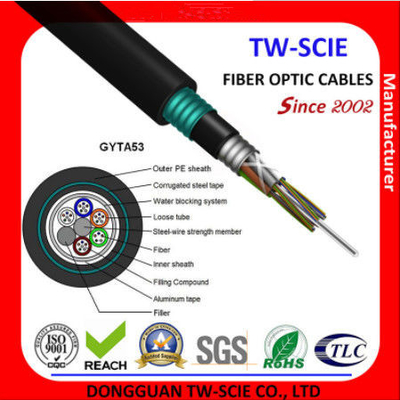

Descripción del cable desde adentro al exterior
1. fibra
2. el Acero-alambre fortalece al miembro
3. tubo flojo
4. envoltura interna
5. agua que bloquea el sistema
6. compuesto de relleno
7. cinta de acero acanalada
8. outsheath
Características
1. Cinta de acero fortalecer.
2. El llenador protege la fibra del tubo que la cinta de acero amored.
3. Mecánico excelente y funcionamiento medioambiental.
4. Peso compacto de structure.light.
5. Instalación conveniente y operación simple.
6. Buen sistema de agua-bloqueo.
7. Envoltura doble del PE.
Uso
1. Distribución directo-enterrado o del conducto al aire libre.
2. comunicación de la red de área local de larga distancia y.
Detalles de la construcción del cable
|
Artículos
|
Descripción
|
|
Número de fibra
|
2-144cores
|
|
Fibra
|
tipo
|
G652D/G657A/OM1/OM2/OM3/OM4
|
|
diámetro
|
los 250µm
|
|
Miembro de fuerza
|
materia
|
Cinta y E-vidrio de acero
|
|
Envoltura interna
|
material
|
PE
|
|
diámetro
|
/
|
|
Envoltura externa
|
material
|
PE
|
|
diámetro
|
12.5~16.5m m
|
|
Tamaño del cable (altura * anchura)
|
/
|
|
Peso del cable
|
155~255KG±1KG
|
|
Gama de temperaturas de la instalación (ºC)
|
-20+60
|
|
Temperatura de la operación y del transporte (ºC)
|
-40+70
|
|
Min Bending Radius (milímetros)
|
Largo plazo
|
10D
|
|
Min Bending
Radio (milímetros)
|
A corto plazo
|
20D
|
|
Permisible mínimo
Resistencia a la tensión (N)
|
Largo plazo
|
3000
|
|
Permisible mínimo
Resistencia a la tensión (N)
|
A corto plazo
|
4000
|
|
Carga del agolpamiento (N/100mm)
|
Largo plazo
|
300
|
|
Carga del agolpamiento (N/100mm)
|
a corto plazo
|
1000
|
|
Estilo de la fibra
|
Unidad
|
SM
G652
|
SM
G652D
|
Milímetro
50/125
|
Milímetro
62.5/125
|
Milímetro
OM3-300
|
|
condición
|
nanómetro
|
1310/1550
|
1310/1550
|
850/1300
|
850/1300
|
850/1300
|
|
atenuación
|
dB/km
|
≤
|
≤
|
≤
|
≤3.0/1.0
|
≤3.0/1.0
|
|
0.36/0.23
|
0.34/0.22
|
3.0/1.0
|
----
|
----
|
|
Dispresion
|
1550nm
|
Picosegundo (nm*km)
|
----
|
≤18
|
----
|
----
|
Dispresion
|
|
1625nm
|
Picosegundo (nm*km)
|
----
|
≤22
|
----
|
----
|
|
|
Ancho de banda
|
850nm
|
MHZ.KM
|
----
|
----
|
>=400
|
>=160
|
Ancho de banda
|
|
1300nm
|
MHZ.KM
|
----
|
----
|
>=800
|
>=500
|
|
|
Longitud de onda cero de la dispersión
|
nanómetro
|
1300-1324
|
>=1302,
≤1322
|
----
|
----
|
>= 1295,
≤1320
|
|
Cuesta cero del dispresion
|
nanómetro
|
≤0.092
|
≤0.091
|
----
|
----
|
----
|
|
PMD Fibr individual máximo
|
|
≤0.2
|
≤0.2
|
----
|
----
|
≤0.11
|
|
Valor del vínculo del diseño de PMD
|
Picosegundo (nm2*k
m)
|
≤0.12
|
≤0.08
|
----
|
----
|
----
|
|
Λc de la longitud de onda de atajo de la fibra
|
nanómetro
|
>= 1180,
≤1330
|
>=1180,
≤1330
|
----
|
----
|
----
|
|
Sutoff del cable
λcc de la longitud de onda
|
nanómetro
|
≤1260
|
≤1260
|
----
|
----
|
----
|
|
Microfaradio
|
1310nm
|
um
|
9.2+/-0.4
|
9.2+/-0.4
|
----
|
----
|
----
|
|
1550nm
|
um
|
10.4+/-0.8
|
10.4+/-0.8
|
----
|
----
|
----
|
|
Numérico
Abertura (NA)
|
|
----
|
----
|
0,200+/
-0,015
|
0.275+/-0.
015
|
0.200+/-0
.015
|
|
Paso (medio de bidireccional
medida)
|
DB
|
≤0.05
|
≤0.05
|
≤0.10
|
≤0.10
|
≤0.10
|
|
Irregularidades sobre fibra
longitud y punto
|
DB
|
≤0.05
|
≤0.05
|
≤0.10
|
≤0.10
|
≤0.10
|
|
|
|
|
|
|
|
|
|
|
Dicontinuity
|
|
Retrodifusor de la diferencia
coeficiente
|
dB/km
|
≤0.05
|
≤0.03
|
≤0.08
|
≤0.10
|
≤0.08
|
|
Uniformidad de la atenuación
|
dB/km
|
≤0.01
|
≤0.01
|
|
|
|
|
Dimater de la base
|
um
|
|
|
50+/-1.0
|
62.5+/-2.5
|
50+/-1.0
|
|
Diámetro del revestimiento
|
um
|
125.0+/-0.1
|
125.0+/-0.1
|
125.0+/-0.1
|
125.0+/-0.1
|
125.0+/-0.1
|
|
No-circularidad del revestimiento
|
%
|
≤1.0
|
≤1.0
|
≤1.0
|
≤1.0
|
≤1.0
|
|
Diámetro de capa
|
um
|
242+/-7
|
242+/-7
|
242+/-7
|
242+/-7
|
242+/-7
|
|
Capa/pinzón vulgar
concéntrico error
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Capa no de circularidad
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Base/error del conentricity del revestimiento
|
um
|
≤0.6
|
≤0.6
|
≤1.5
|
≤1.5
|
≤1.5
|
|
Rizo (radio)
|
um
|
≤4
|
≤4
|
----
|
----
|
----
|
Nota: Esta ficha técnica puede solamente ser una referencia, pero no un suplemento al contrato. Entre en contacto con por favor a nuestra gente de las ventas
para una información más detallada.
