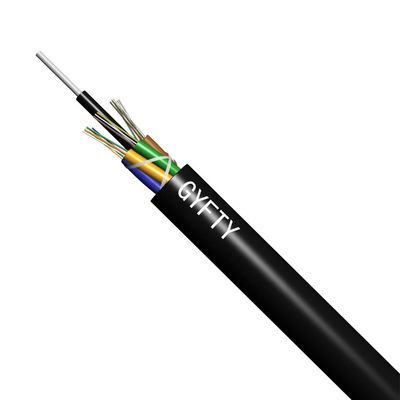

Cable de fribra óptica aéreo de la base del sistema de transmisión de poder del solo modo GYFTY 6/12/24
GYFTY FRP localiza en el centro de corazones como miembro de fuerza no-metálico. Los tubos del cable, que se llenan del compuesto de relleno, se trenzan alrededor del miembro de fuerza. Terminado con una envoltura del PE. Los cables de GYFTY están disponibles a partir de 2 corazones para 288 corazones. Se utiliza en el área de alto voltaje para las comunicaciones de larga distancia.
Usos
1.Aerial/conducto
equipos de comunicación 2.Connecting
sistema del cableado 3.Multi-cores en centro de datos
Características
1.Good mecánico y funcionamiento de la temperatura
2. Tubo de alta resistencia de los looes que es hidrólisis resistente
compuesto del relleno del tubo 3.Special asegurar una protección crítica de la fibra
resistencia 4.Crush y flexibilidad
se toman las medidas de siguiente 5.The para asegurar el cable hermético:
la fibra 6.Single reforzó el plástico como el miembro de fuerza central
compuesto del relleno del tubo 7.Loose
relleno de la base de 8,100% cables
Especificaciones generales
| Tipo de cable |
GYFTY |
| Tipo de la fibra |
G652D |
| Uso |
Comunicación de larga distancia, LAN |
| Métodos recomendados de la instalación |
Aéreo |
| Ambiente |
Al aire libre |
| Gama de temperaturas |
-40℃ a 70℃ |
| Parámetro técnico de la fibra óptica unimodal de ITU-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diámetro de campo de modo (microfaradios) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longitud de onda de atajo (λcc) |
|
≤1260 |
nanómetro |
| Coeficiente de atenuación |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Pérdida de doblez macra |
φ75mm, 100circles, en 1550nm |
≤0.1 |
DB |
| Falta de uniformidad de la atenuación |
|
≤0.05 |
DB |
| Coeficiente de la dispersión |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Longitud de onda cero de la dispersión |
|
1300~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión |
|
≤0.093 |
Picosegundo (nanómetro2los.km) |
| El grupo índice de refracción (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diámetro del revestimiento |
|
125.0±1.0 |
µm |
| Base/error de la concentricidad del revestimiento |
|
≤0.8 |
µm |
| No-circularidad del revestimiento |
|
≤1,0 |
% |
| Diámetro de capa |
|
245.0±10 |
µm |
| Revestimiento/error de capa de la concentricidad |
|
≤12.0 |
µm |
| No-circularidad de capa |
|
≤8 |
% |
| Diámetro de la capa coloreada |
|
250.0±15 |
µm |
| Característica mecánica |
|
|
|
| El encresparse (radio) |
|
≥4 |
m |
| Tensión de prueba |
|
>0.69 |
Gpa |
| Fuerza de capa de la tira |
Valor medio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parámetro dinámico de la susceptibilidad de la corrosión de tensión (valor del nd) |
|
≥20 |
|
| Artículo |
Descripción |
| Modelo No |
GYFTY |
| 1. Cuenta de la fibra |
48 |
72 |
| 2. Diámetro del cable (milímetro) ±0.3 |
9,2 |
9,8 |
| 3. Peso del cable (kilogramos) |
65 |
81 |
| 4. Miembro de fuerza central |
|
| - Material |
FRP |
| - Diámetro |
1.4m m |
2.0m m |
| - Envoltura del PE |
No |
| 5. Tubo flojo |
|
| - Material |
PBT |
| - Diámetro externo |
2.0m m |
| - Grueso |
0.3m m |
| - Tipo de compuesto de relleno |
Jalea |
| - No. del tubo flojo |
4 |
6 |
| 6. Llenador |
|
| - Material |
PP |
| - Diámetro externo |
2.0m m |
| - No. de llenadores |
1 |
0 |
| 7. Asamblea de tubo |
|
| - Disposición del tubo |
1+5 |
1+6 |
| - Trenzar el tipo |
SZ |
| 8. Agua-bloqueo del sistema |
|
| - Material |
Compuesto de relleno |
| 9. Abrigo de la base |
|
| - Material |
cinta del poliéster |
| 10. Envoltura externa |
|
| - Material |
PE |
| - Grueso |
1.6mm±0.1m m |
| 12. Marca de la envoltura |
|
| - Tipo de marca |
Impresión por láser
|
Podemos diseñar cualquier clase de estructuras según capacidad de la condición ambiental y de la transmisión, tal como GYFTA, GYFXTY, GYFDTZA etc.

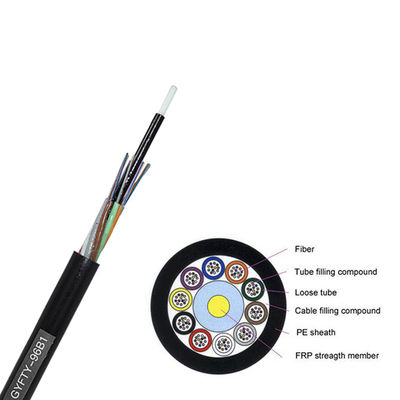

Estructura
Marca de la envoltura de cable
Cada cable tiene la siguiente información marcó claramente en la chaqueta externa de cables:
a. Nombre del fabricante.
b. Año de fabricante
c. Tipo de cable y de fibra
d. Marca de la longitud (impresión en cada metro normalmente)
e. O como requisitos de cliente.
