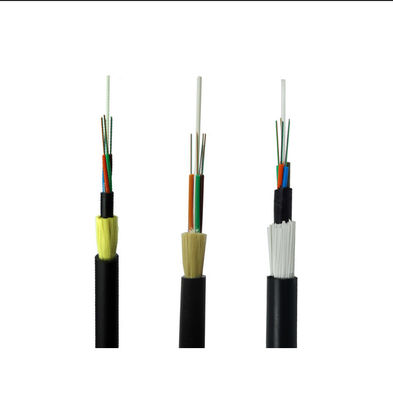

Cables de fibra óptica ADSS de 12 núcleos de soporte automático no metálico
Descripción del producto
Este cable de modo único 2/4/6/8/12/24/48/96 Cable de fibra óptica ADSS de núcleo son adecuados para la instalación al aire libre.La estructura blindada ligera con el mensajero de alambre amaid hace que el cable de modo único 2/4/6/8/12/24/48/96 Core ADSS Fibra óptica Cable de la propia gravedad.
Esta especificación cubre los requisitos del cable de fibra óptica autoportante totalmente dieléctrico (ADSS) que se suministrará al cliente para su uso fuera de la instalación.
El cable de fibra óptica deberá cumplir los requisitos de la presente especificación y, en general, cumplir las normas más recientes o mejores:
La UIT-T G.650: Definiciones y métodos de ensayo de los atributos deterministas y lineales de fibra y cable monomodo
La UIT-T G.652.D: Características de una fibra óptica y de un cable de un solo modo
Se trata de una serie de medidas que se aplican a los vehículos de motor.3: Especificación seccional de las fibras de modo único de la clase B
El número de unidad de producción- ¿ Qué?, Norma IEEE para el cable de fibra óptica autoportante totalmente dieléctrico.
Especificaciones
Especificaciones generales
| Tipo de cable | Adhesivo |
| Tipo de fibra | G652D |
| Aplicación | Telecomunicaciones de larga distancia, LAN en zonas de alto voltaje o acceso a una red de telecomunicaciones; |
| Métodos de instalación recomendados | Sistema de transmisión de energía, áreas de mucho trueno y alta inerencia electromagnética |
| Medio ambiente | En exteriores |
| Rango de temperatura | -40 °C a 70 °C |
Especificaciones de las fibras
| Parámetro técnico de la fibra óptica monomodo de la UIT-T G.652D (B1.3) | |||
| Características ópticas | |||
| Diámetro del campo de modo (MFD) |
1310 nm 1550 nm |
9.2 ± 0.4 10.4 ± 0.8 |
Mm Mm |
| longitud de onda de corte (λcc) | ≤ 1260 | nm | |
| Coeficiente de atenuación |
1310 nm 1383nm 1550 nm |
El valor de las emisiones35 El valor de las emisiones35 El valor de las emisiones22 |
No se aplican los requisitos siguientes: No se aplican los requisitos siguientes: No se aplican los requisitos siguientes: |
| Pérdida de flexión macro | φ75 mm, 100 círculos, a 1550 nm | ≤ 01 | Db |
| No uniformidad de atenuación | ≤ 005 | Db | |
| Coeficiente de dispersión |
1288 ~ 1339 nm 1271 ~ 1360 nm 1550 nm |
≤ 3 años5 ≤ 5 años3 ≤ 18 años |
El número de unidades de transporte será el siguiente: El número de unidades de transporte será el siguiente: El número de unidades de transporte será el siguiente: |
| longitud de onda de dispersión cero | 1300 a 1324 | nm | |
| Pendiente de dispersión máxima cero | ≤ 0093 | Pz/mm2.km) | |
| Indice de refracción del grupo (valor típico) |
1310 nm 1550 nm |
1.466 1.467 |
|
| Características geométricas | |||
| Diámetro del revestimiento | 125.0±1.0 | Mm | |
| Error de concentricidad del núcleo o del revestimiento | ≤ 08 | Mm | |
| Revestimiento no circular | ≤ 10 | % | |
| Diámetro del revestimiento | 245.0±10 | Mm | |
| Error de concentricidad del revestimiento/revestimiento | ≤ 12 años0 | Mm | |
| No circularidad del revestimiento | ≤ 8 años | % | |
| Diámetro del revestimiento coloreado | 250.0±15 | Mm | |
| Características mecánicas | |||
| En el caso de los vehículos de motor de motor de motor de motor de motor | ≥ 4 años | - ¿ Qué? | |
| Prueba de esfuerzo | > 0 años69 | El promedio | |
| Fuerza de las tiras de recubrimiento |
Valor medio Valor máximo |
1.0 a 5.0 1.3 a 8.9 |
No No |
| Parámetro de susceptibilidad a la corrosión por esfuerzo dinámico (n)del valor) | ≥ 20 | ||
EstándarC. Lasel olorYo...la identificación deF: el precioel iber
| - No, no es así. | 1 | 2 | 3 | 4 | 5 | 6 |
| El color | El azul | Naranja | El verde | Marrón | Artablanca | Blanco |
| - No, no es así. | 7 | 8 | 9 | 10 | 11 | 12 |
| El color | El rojo | Negro | Amarillo | Violeta | Color rosa | Agua |

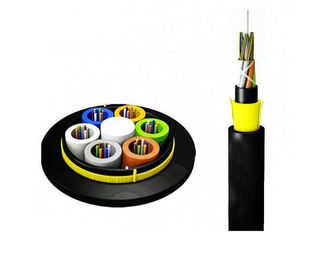

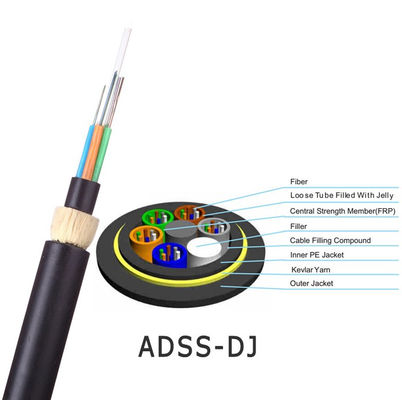

El cableDEstigmatización
| Las partidas | Descripciones | ||
| Fibra óptica ((G.652. D) | 12F | 24F | |
| Tubo suelto | El material | PBT (tereftalato de polibutileno) | |
| Fibras por tubo | 4 | 4 | |
| Las cifras | 3 | 6 | |
| Rodas de relleno | Las cifras | 3 | 0 |
| Miembro de la fuerza central | El material | FRP (plástico reforzado con fibra de vidrio) | |
| Material que bloquea el agua | Los demás tejidos de poliéster | ||
| Miembro de la fuerza adicional | Los demás: | ||
| Cubierta exterior | El material | HDPE negro | |
| El grosor | Nomenal: 1,6 mm | ||
| Diámetro nominal del cable (± 0,3 mm) | 10.0 | ||
| Peso aproximado del cable (kg/km) | 78 | ||
| Estres de tensión nominal (RTS) | 4.5KN | ||
| Tensión máxima de trabajo (40%RTS) | 1.8KN | ||
| Estrés diario (15-25%RTS) | 0.675-1.125KN | ||
| Distancia máxima permitida | 100 metros | ||
| Escriminar | Tiempo corto | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. | |
| Rango de temperatura aplicable | Operación | -40°C~+70°C | |
| Instalación | -10°C~+50°C | ||
| Almacenamiento y transporte | -40°C~+60°C | ||
| Radius de flexión | Instalación | 20 veces el diámetro del cable | |
| Operación | 10 veces el diámetro del cable | ||
El cableEl Sel bosqueM.el arco
Cada cable tendrá la siguiente información claramente marcada en la cubierta exterior de los cables:
a. Nombre del fabricante.
b. Año del fabricante
c. Tipo de cable y fibra
d. Marca de longitud (impresión en cada metro normalmente)
e. o según las exigencias del cliente.
Rendimiento del cable
| Punto de trabajo | Pruebas | Método de ensayo | Resultado del ensayo |
| 1 |
Resistencia a la tracción Se aplican las siguientes condiciones: |
Carga de tensión:1500N Tiempo: 1 minuto Duración del cable: ≥ 50 m |
Cambio de pérdida ≤ 0,1 dB@1550 nm No hay rotura de fibra y no hay daño de la vaina |
| 2 |
Impacto Se aplican los siguientes requisitos: |
Alturas: 1m Peso: 1 kg Punto de impacto: ≥ 5 Ciclo de impacto: al arrendamiento 3 ciclos por lugar |
Cambio de pérdida ≤ 0,1 dB@1550 nm No hay rotura de fibra y no hay daño de la vaina |
| 3 |
Doblaje repetido Se aplican los siguientes requisitos: |
Diámetro de flexión: 25X el diámetro exterior del cable Carga aplicada: 25 kg Ciclo de flexión: 30 veces Velocidad de flexión: 1 ciclo por 2 segundos |
Cambio de pérdida ≤ 0,1 dB@1550 nm No hay rotura de fibra y no hay daño de la vaina |
| 4 |
Torsión Se aplican las siguientes condiciones: |
longitud de torsión: 1 m Carga aplicada: 25 kg Ángulo de torsión: ±90 o +180 Ciclo de torsión: ≥10 veces |
Cambio de pérdida ≤ 0,1 dB@1550 nm No hay rotura de fibra y no hay daño de la vaina |
| 5 |
Penetración del agua El número de unidades de producción será el siguiente: |
Altura del agua: 1 m Duración del cable: 3 m Tiempo de conservación: 24 horas |
No hay fugas de agua desde el extremo opuesto del cable |
| 6 |
Temperatura Se aplicará la norma IEC 60794-1-F1. |
Paso de temperatura: +20°C->-40°C->+70°C->+20°C Tiempo de conservación: 24 horas por cada paso Ciclo: dos veces |
Cambio de pérdida ≤ 0,1 dB@1550 nm No hay rotura de fibra y no hay daño de la vaina |
| 7 |
Flujo compuesto Se aplican las siguientes condiciones: |
Duración de la muestra: 30 cm Tiempo de conservación: 24 horas |
No hay flujo compuesto |
Características
Detalles de diseño para longitudes de envergadura de hasta 1500 pies (457 m) y recuentos de fibras de hasta 432
Instalación de un solo paso - sin mensajero, sin alambre de amarre - más rápido y menor costo
El cable está bloqueado por el agua utilizando la tecnología de núcleo seco, por lo tanto, no hay compuestos de inundación desordenada
Apta para uso en líneas de distribución y de transmisión de alta tensión
No requiere ningún cable de mensajería... totalmente autosuficiente.
