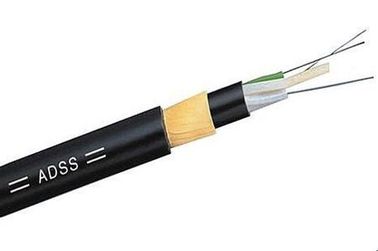

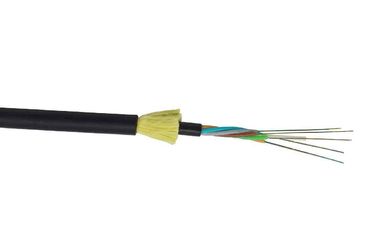

Cable de modo único 2/4/6/8/12/24/48/96 Cable de fibra óptica ADSS de núcleo
Descripción del producto
Este cable de modo único 2/4/6/8/12/24/48/96 Cable de fibra óptica ADSS de núcleo son adecuados para la instalación al aire libre.La estructura blindada ligera con el mensajero de alambre amaid hace que el cable de modo único 2/4/6/8/12/24/48/96 Core ADSS Fibra óptica Cable de la propia gravedad.
1.2 La presente especificación cubre los requisitos del cable de fibra óptica autoportante totalmente dieléctrico (ADSS) que se suministrará al cliente para su uso fuera de la instalación.
1.3 El cable de fibra óptica deberá cumplir los requisitos de la presente especificación y, en general, cumplir las normas más recientes o mejores:
La UIT-T G.650: Definiciones y métodos de ensayo de los atributos deterministas y lineales de fibra y cable monomodo
La UIT-T G.652.D: Características de una fibra óptica y de un cable de un solo modo
Se trata de una serie de medidas que se aplican a los vehículos de motor.3: Especificación seccional de las fibras de modo único de la clase B
El número de unidad de producción- ¿ Qué?, Norma IEEE para el cable de fibra óptica autoportante totalmente dieléctrico
Especificaciones
Especificaciones generales
| Tipo de cable |
Adhesivo |
| Tipo de fibra |
G652D |
| Aplicación |
Telecomunicaciones de larga distancia, LAN en zonas de alto voltaje o acceso a una red de telecomunicaciones; |
| Métodos de instalación recomendados |
Sistema de transmisión de energía, áreas de mucho trueno y alta inerencia electromagnética |
| Medio ambiente |
En exteriores |
| Rango de temperatura |
-40 °C a 70 °C |
Especificaciones de las fibras
| Parámetro técnico de la fibra óptica monomodo de la UIT-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diámetro del campo de modo (MFD) |
1310 nm
1550 nm
|
9.2 ± 0.4
10.4 ± 0.8
|
Mm
Mm
|
| longitud de onda de corte (λcc) |
|
≤ 1260 |
nm |
| Coeficiente de atenuación |
1310 nm
1383nm
1550 nm
|
El valor de las emisiones35
El valor de las emisiones35
El valor de las emisiones22
|
No se aplican los requisitos siguientes:
No se aplican los requisitos siguientes:
No se aplican los requisitos siguientes:
|
| Pérdida de flexión macro |
φ75 mm, 100 círculos, a 1550 nm |
≤ 01 |
Db |
| No uniformidad de atenuación |
|
≤ 005 |
Db |
| Coeficiente de dispersión |
1288 ~ 1339 nm
1271 ~ 1360 nm
1550 nm
|
≤ 3 años5
≤ 5 años3
≤ 18 años
|
El número de unidades de transporte será el siguiente:
El número de unidades de transporte será el siguiente:
El número de unidades de transporte será el siguiente:
|
| longitud de onda de dispersión cero |
|
1300 a 1324 |
nm |
| Pendiente de dispersión máxima cero |
|
≤ 0093 |
Pz/mm2.km) |
| Indice de refracción del grupo (valor típico) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Características geométricas |
|
|
|
| Diámetro del revestimiento |
|
125.0±1.0 |
Mm |
| Error de concentricidad del núcleo o del revestimiento |
|
≤ 08 |
Mm |
| Revestimiento no circular |
|
≤ 10 |
% |
| Diámetro del revestimiento |
|
245.0±10 |
Mm |
| Error de concentricidad del revestimiento/revestimiento |
|
≤ 12 años0 |
Mm |
| No circularidad del revestimiento |
|
≤ 8 años |
% |
| Diámetro del revestimiento coloreado |
|
250.0±15 |
Mm |
| Características mecánicas |
|
|
|
| En el caso de los vehículos de motor de motor de motor de motor de motor |
|
≥ 4 años |
- ¿ Qué? |
| Prueba de esfuerzo |
|
> 0 años69 |
El promedio |
| Fuerza de las tiras de recubrimiento |
Valor medio
Valor máximo
|
1.0 a 5.0
1.3 a 8.9
|
No
No
|
| Parámetro de susceptibilidad a la corrosión por esfuerzo dinámico (n)del valor) |
|
≥ 20 |
|
Estándar Cel olorYo...la identificación deF: el precioel iber
| - No, no es así. |
1 |
2 |
3 |
4 |
5 |
6 |
| El color |
El azul |
Naranja |
El verde |
Marrón |
Artablanca |
Blanco |
| - No, no es así. |
7 |
8 |
9 |
10 |
11 |
12 |
| El color |
El rojo |
Negro |
Amarillo |
Violeta |
Color rosa |
Agua
|

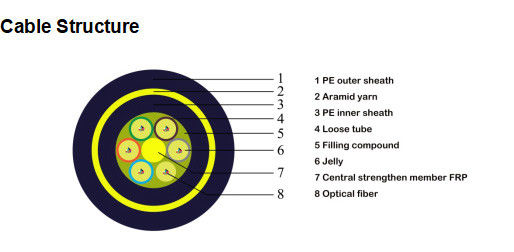

El cableDEstigmatización
| Las partidas |
Descripciones |
| Fibra óptica ((G.652. D) |
12F |
24F |
| Tubo suelto |
El material |
PBT (tereftalato de polibutileno) |
| Fibras por tubo |
4 |
4 |
| Las cifras |
3 |
6 |
| Rodas de relleno |
Las cifras |
3 |
0 |
| Miembro de la fuerza central |
El material |
FRP (plástico reforzado con fibra de vidrio) |
| Material que bloquea el agua |
Los demás tejidos de poliéster |
| Miembro de la fuerza adicional |
Los demás: |
| Cubierta exterior |
El material |
HDPE negro |
| El grosor |
Nomenal: 1,6 mm |
| Diámetro nominal del cable (± 0,3 mm) |
10.0 |
| Peso aproximado del cable (kg/km) |
78 |
| Estres de tensión nominal (RTS) |
4.5KN |
| Tensión máxima de trabajo (40%RTS) |
1.8KN |
| Estrés diario (15-25%RTS) |
0.675-1.125KN |
| Distancia máxima permitida |
100 metros |
| Escriminar |
Tiempo corto |
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Rango de temperatura aplicable |
Operación |
-40°C~+70°C |
| Instalación |
-10°C~+50°C |
| Almacenamiento y transporte |
-40°C~+60°C |
| Radius de flexión |
Instalación |
20 veces el diámetro del cable |
| Operación |
10 veces el diámetro del cable |
El cableEl Sel bosqueM.el arco
Cada cable tendrá la siguiente información claramente marcada en la cubierta exterior de los cables:
a. Nombre del fabricante.
b. Año del fabricante
c. Tipo de cable y fibra
d. Marca de longitud (impresión en cada metro normalmente)
e. o según las exigencias del cliente.
Rendimiento del cable
| Punto de trabajo |
Pruebas |
Método de ensayo |
Resultado del ensayo |
| 1 |
Resistencia a la tracción
Se aplican las siguientes condiciones:
|
Carga de tensión:1500N
Tiempo: 1 minuto
Duración del cable: ≥ 50 m
|
Cambio de pérdida ≤ 0,1 dB@1550 nm
No hay rotura de fibra y no hay daño de la vaina
|
| 2 |
Impacto
Se aplican los siguientes requisitos:
|
Alturas: 1m
Peso: 1 kg
Punto de impacto: ≥ 5
Ciclo de impacto: al arrendamiento 3 ciclos por lugar
|
Cambio de pérdida ≤ 0,1 dB@1550 nm
No hay rotura de fibra y no hay daño de la vaina
|
| 3 |
Doblaje repetido
Se aplican los siguientes requisitos:
|
Diámetro de flexión: 25X el diámetro exterior del cable
Carga aplicada: 25 kg
Ciclo de flexión: 30 veces
Velocidad de flexión: 1 ciclo por 2 segundos
|
Cambio de pérdida ≤ 0,1 dB@1550 nm
No hay rotura de fibra y no hay daño de la vaina
|
| 4 |
Torsión
Se aplican las siguientes condiciones:
|
longitud de torsión: 1 m
Carga aplicada: 25 kg
Ángulo de torsión: ±90 o +180
Ciclo de torsión: ≥10 veces
|
Cambio de pérdida ≤ 0,1 dB@1550 nm
No hay rotura de fibra y no hay daño de la vaina
|
| 5 |
Penetración del agua
El número de unidades de producción será el siguiente:
|
Altura del agua: 1 m
Duración del cable: 3 m
Tiempo de conservación: 24 horas
|
No hay fugas de agua desde el extremo opuesto del cable |
| 6 |
Temperatura
Se aplicará la norma IEC 60794-1-F1.
|
Paso de temperatura: +20°C->-40°C->+70°C->+20°C
Tiempo de conservación: 24 horas por cada paso
Ciclo: dos veces
|
Cambio de pérdida ≤ 0,1 dB@1550 nm
No hay rotura de fibra y no hay daño de la vaina
|
| 7 |
Flujo compuesto
Se aplican las siguientes condiciones:
|
Duración de la muestra: 30 cm
La temperatura es de 70 °C ± 2 °C.
Tiempo de conservación: 24 horas
|
No hay flujo compuesto |
Embalaje y envío y pago
El cable se suministra en longitudes según lo especificado en PI o según sea necesario.El diámetro mínimo del tambor no será inferior a 30 veces el diámetro del cable.
El cable de cada bobina estará completamente cubierto con un envoltorio térmico que se fija al cable mediante correas de embalaje.
Los extremos del cable estarán sellados con tapas de plástico para evitar la penetración de agua.En el interior del tambor se coloca un informe de ensayo de inspección final con los datos de rendimiento de atenuación de cada fibra..
