24 cables de fribra óptica interiores del desbloqueo de la fan-hacia fuera con varios modos de funcionamiento de la fibra con de alta resistencia
Cable a una cara del uso del cable de distribución del propósito de Mulit (almacenador intermediario apretado de φ900μm, yarm del aramid como miembro de fuerza) como subunidad. Una fibra reforzó plástico (FRP) localiza en el centro de base como miembro de fuerza no--metallics. Las subunidades se trenzan alrededor de la base del cable. El cable se termina con una chaqueta del PVC o de LSZH (humo bajo, halógeno, ignífugos cero).
Característica
la estructura na-metálico del miembro de fuerza 1.Stranded asegurar el cable aguanta resistencia a la tensión grande.
chaqueta 2.The anticorrosión, anti-agua, radiación, ignífugo anti-ultravioleta e inofensivo al ambiente etc.
temperatura de funcionamiento 3.Storage: -20ºC~+60ºC, temperatura de la instalación: -5ºC~+50ºC.
Uso
distribución de cable 1.Indoor.
espina dorsal del intra-edificio 2.For que telegrafía incluyendo pisos, boxex terminal y estaciones de trabajo.
los intra-edificios directos de los terminales del cortocircuito 3.For y de la distancia media y dentro de diversos edificios, cada unidad del sub-cable se pueden conectar directamente por el conector estándar.
Parámetros de la fibra
| No. |
Artículos |
Unidad |
Especificación |
| G.652D |
| 1 |
Diámetro de campo de modo |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Diámetro del revestimiento |
μm |
124.8±0.7 |
| 3 |
No-circularidad del revestimiento |
% |
≤0.7 |
| 4 |
Error de la concentricidad del Corazón-revestimiento |
μm |
≤0.5 |
| 5 |
Diámetro de capa |
μm |
245±5 |
| 6 |
No-circularidad de capa |
% |
≤6.0 |
| 7 |
Error de la concentricidad de la Revestimiento-capa |
μm |
≤12.0 |
| 8 |
Longitud de onda de atajo del cable |
nanómetro |
λcc ≤1260 |
| 9 |
Atenuación (máximo) |
1310nm |
dB/km |
≤0.4 |
| 1550nm |
dB/km |
≤0.3 |
Parámetros del cable
| Artículos |
Especificaciones |
| Cuenta de la fibra |
2-48 |
| fibra Apretado-protegida |
Dimensión |
los 850µm±50µm |
| Material |
PVC |
| Color |
Blanco |
| Cable a una cara |
Dimensión |
1.9mm±0.1m m |
| Material |
LSZH |
| Color |
Amarillo |
| Miembro de fuerza |
Kevlar |
| Impresión de marcas |
(1) - (48) |
| Miembro de fuerza central |
Diámetro |
3.8mm±0.1m m |
| Material |
FRP+LSZH |
| Color |
Amarillo |
|
Chaqueta externa
|
Dimensión |
14.5mm±0.5m m |
| Material |
LSZH |
| Color |
Amarillo |
Características mecánicas y ambientales
| Artículos |
Una |
Especificaciones |
| Tensión (largo plazo) |
N |
600 |
| Tensión (a corto plazo) |
N |
1500 |
| Agolpamiento (largo plazo) |
N/10cm |
300 |
| Machaque (a corto plazo) |
N/10cm |
1000 |
| Radio de curva mínimo (dinámica) |
milímetro |
20D |
| Radio de curva mínimo (parásitos atmosféricos) |
milímetro |
10D |
| Temperatura de la instalación |
ºC |
-10~+50 |
| Temperatura de funcionamiento |
ºC |
-20~+60 |
| Temperatura de almacenamiento |
ºC |
-20~+60 |
Parámetro técnico
| Características de Geometical |
| Cuenta de la fibra |
4 |
6 |
8 |
12 |
16 |
18 |
24 |
| Diámetro del cable del desbloqueo (milímetros) |
7,5 |
8,5 |
10 |
12,5 |
12,5 |
12,5 |
14,5 |
| Peso del cable del desbloqueo (kg/km) |
45 |
62 |
84 |
138 |
150 |
158 |
202 |
| Diámetro de TBF (μm) |
900±50 |
| Características mecánicas |
|
| Max Lood (n) |
Largo plazo |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| A corto plazo |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
| Radio de doblez (milímetros) |
Dinámico |
20*D (D: Diámetro del cable) |
| Parásitos atmosféricos |
10*D (D: Diámetro del cable) |
| Fibra |
| Tipo de la fibra (dimensión del revestimiento de la base) |
9/125 50/125 62.5/125 |
| Características de la transmisión |
| |
SM
(1310/1550 nanómetro)
|
50/125
(850/1300 nanómetro)
|
62.5/125
(850/1300nm)
|
| Max Attenuation (dB/km) |
0.45/0.30 |
3.5/1.5 |
3.5/1.5 |
| Atenuación típica (dB/km) |
0.40/0.25 |
3.1/1.0 |
3.0/1.0 |
| Mini Bandwidth (Mhz.km) |
-- |
400/400 |
160/500 |

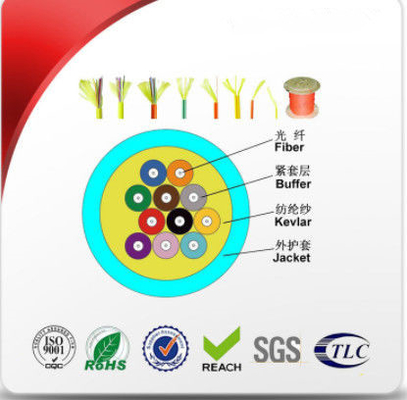

Estructura de producto
