El cable de la fibra óptica de la envoltura FTTH de LSZH con el alambre de acero FRP fortalece

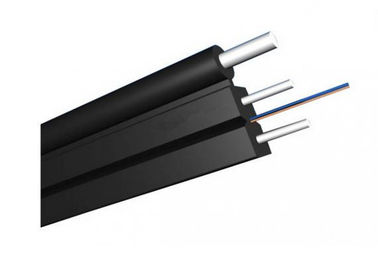

La red autosuficiente del acceso utiliza el cable óptico interior con una forma de la mariposa que sea poner la unidad de la comunicación óptica en el centro, dos que ponen al miembro de fuerza metálico paralelo en ambos lados, y añadió al solo miembro de fuerza metálico en el exterior. Finalmente se termina con hacia fuera negra o coloreada una envoltura cero del halógeno del humo bajo de Lsoh (LSZH).
Uso
1. Adoptado al sistema de cableado interior.
2. Como coleta del equipo de comunicación.
3. Conveniente para la conexión del piso.
Características
1. fibra 250um.
2. FRP/KFRP.
3. envoltura de LSZH.
Detalles de la construcción del cable
| Artículos |
Descripción |
| Número de fibra |
2-24cores |
| Fibra |
tipo |
G652D/G657A/Multimode |
| diámetro |
los 250µm |
| Miembro de fuerza |
materia |
Hilado de Kevlar |
| Tubo flojo |
diámetro |
0.9-1.2m m |
| material |
/ |
| Envoltura externa |
material |
PVC/LSZH |
| diámetro |
1.6*2.0-3.0*6.0m m |
| Tamaño del cable (altura * anchura) |
/ |
| Peso del cable |
5.5-28.5KG |
| Gama de temperaturas de la instalación (ºC) |
-20+60 |
| Temperatura de la operación y del transporte (ºC) |
-40+70 |
| Min Bending Radius (milímetros) |
Largo plazo |
10D |
Min Bending
Radio (milímetros) |
A corto plazo |
20D |
Permisible mínimo
Resistencia a la tensión (N) |
Largo plazo |
40 |
Permisible mínimo
Resistencia a la tensión (N) |
A corto plazo |
80 |
| Carga del agolpamiento (N/100mm) |
Largo plazo |
200 |
| Carga del agolpamiento (N/100mm) |
a corto plazo |
1000 |
Color estándar de la fibra y del tubo
| Estilo de la fibra |
Unidad |
SM
G652 |
SM
G652D |
Milímetro
50/125 |
Milímetro
62.5/125 |
Milímetro
OM3-300 |
| condición |
nanómetro |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| atenuación |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
| Dispresion |
1550nm |
Picosegundo (nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
| 1625nm |
Picosegundo (nm*km) |
---- |
≤22 |
---- |
---- |
|
| Ancho de banda |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Ancho de banda |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Longitud de onda cero de la dispersión |
nanómetro |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Cuesta cero del dispresion |
nanómetro |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
| PMD Fibr individual máximo |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Valor del vínculo del diseño de PMD |
Picosegundo (nm2*k
m) |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
| Λc de la longitud de onda de atajo de la fibra |
nanómetro |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Sutoff del cable
λcc de la longitud de onda |
nanómetro |
≤1260 |
≤1260 |
---- |
---- |
---- |
| Microfaradio |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Numérico
Abertura (NA) |
|
---- |
---- |
0,200+/
-0,015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Paso (medio de bidireccional
medida) |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Irregularidades sobre fibra
longitud y punto |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dicontinuity |
Retrodifusor de la diferencia
coeficiente |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Uniformidad de la atenuación |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Dimater de la base |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
| Diámetro del revestimiento |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| No-circularidad del revestimiento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Diámetro de capa |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Capa/pinzón vulgar
concéntrico error |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Capa no de circularidad |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Base/error del conentricity del revestimiento |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Rizo (radio) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
