Fabricantes de fibra óptica autosuficientes del cable del Todo-dieléctrico de la base de ADSS 2-144 el precio de piso, cable de fribra óptica al aire libre

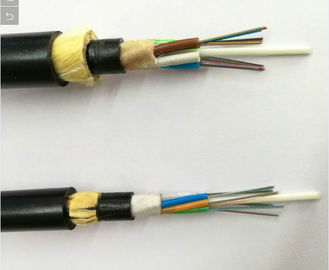

El cable de ADSS es flojamente tubo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de los altos plásticos del módulo. Los tubos se llenan de un compuesto de relleno hidrófugo. Los tubos (y los llenadores) se trenzan alrededor de un FRP (plástico reforzado fibra) como miembro de fuerza central no-metálico en una base compacta y circular del cable. Después de que la base del cable se llene del compuesto de relleno. se cubre con la envoltura interna fina del PE (polietileno). Después de la capa trenzada de aramid los hilados se aplican sobre la envoltura interna como miembro de fuerza, el cable se termina con el PE o EN (anti-siguiendo) la envoltura externa.
Characteriatic
1. Puede ser instalado sin el corte del poder
2. excelente EN el funcionamiento, el máximo inductivo en el punto de funcionamiento EN de la envoltura puede alcanzar 25kV
3. peso ligero y diámetro bajo que reducen la carga causada por el hielo y el viento y la carga en torres y backprops
las longitudes de palmo 4.Large y el palmo más grande está encima el 1000m
5. buen funcionamiento de la resistencia a la tensión y de la temperatura
6. La vida de diseño es 30 años
Parámetro
| Tipo de cable | Cuenta de la fibra | Tubos | Llenadores |
Diámetro del cable milímetro |
Peso kg/km del cable | KN de trabajo máximo de la tensión | Miembro de fuerza CSA mm2 | Módulo de la elasticidad kN/mm2 |
| ADSS | 2 | 1 | 4 | 12,5 | 136 | 1,5 | 4,6 | 7,6 |
| ADSS | 4 | 2 | 3 | 13,0 | 142 | 2,25 | 7,6 | 8,3 |
| ADSS | 8 | 3 | 2 | 13,3 | 148 | 3,0 | 10,35 | 9,45 |
| ADSS | 10 | 4 | 1 | 13,6 | 156 | 3,6 | 13,8 | 10,8 |
| ADSS | 12 | 5 | 0 | 13,8 | 159 | 4,5 | 14,3 | 11,8 |
| ADSS | 14 | 6 | 0 | 14,5 | 177 | 5,4 | 18,4 | 13,6 |
| ADSS | 16 | 4 | 1 | 14,9 | 185 | 6,75 | 22,0 | 16,4 |
| ADSS | 20 | 5 | 0 | 15,1 | 193 | 7,95 | 26,4 | 18,0 |
| ADSS | 24 | 6 | 0 | 15,5 | 201 | 9,0 | 32,2 | 19,1 |
| ADSS | 28 | 7 | 1 | 15,6 | 208 | 10,5 | 33,0 | 19,6 |
| ADSS | 32 | 8 | 0 | 16,3 | 226 | 12,75 | 40,0 | 21,0 |
| ADSS | 36 | 9 | 1 | 16,8 | 242 | 15,45 | 48,0 | 24,0 |
| ADSS | 42 | 10 | 0 | 17,2 | 253 | 16,2 | 51,0 | 25,1 |
| ADSS | 48 | 11 | 1 | 17,9 | 266 | 18,0 | 58,8 | 25,1 |
| Diámetro de Ref.outer (milímetro) |
Ref.weight peso de kg/km |
Tensión de Ref.daily max.working (kN) |
Tensión de trabajo permisible máxima (kN) |
Fuerza de la rotura (kN) |
Miembro de fuerza CSA (mm2) |
Módulo de la elasticidad kN/ (mm2) |
Coeficiente ×10-6 /k de la extensión del calor | |
| Envoltura del PE | EN la envoltura |
|||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | -0,4 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,5 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,8 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 |
Característica óptica
| G.652 | G.655 | los 50/125μm | los 62.5/125μm | ||
|
Atenuación (+20ºC) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Ancho de banda (clase A) | @850nm | ≥500 megaciclo·kilómetro | ≥200 megaciclo·kilómetro | ||
| @1300nm | ≥1000 megaciclo·kilómetro | ≥600 megaciclo·kilómetro | |||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc de la longitud de onda de atajo del cable | ≤1260nm | ≤1480nm | |||
| Clase de la fibra | Con varios modos de funcionamiento | G.651 | A1a: 50/125 | fibra del Calificar-índice |
| A1b: 62.5/125 | ||||
| Unimodal | G.652 (A, B, C) | B1.1: Fibra convencional | ||
| G.652D | B2: La dispersión cero desplazó | |||
| G.655 | B1.2: La longitud de onda de atajo desplazó | |||
| G.657 (A1, A2, B3) | B4: Datos técnicos principales para el positivo | |||
| la dispersión desplazó la fibra unimodal |
||||
Detalle de empaquetado
El paquete de fibra óptica del cable de la base de ADSS 2-144 está con el tambor de madera de la exportación. La dimensión de madera de la base 2-288 del cable al aire libre de la fibra óptica es el 100cm*75cm*75cm, 0.57CBM. Longitud de la entrega del cable al aire libre según 2-144 corazones de fibra óptica del cable de la base. También acepte el tambor de cable de encargo de clientes. ¡dé la bienvenida para entrarnos en contacto con!
Transporte
· Todas las maneras de envío disponibles se podían aplicar, por el mensajero, el aire o el mar.
· El naviera designado o nuestros propios promotores todo podría ser utilizado en el envío.
· Lleno-manera que sigue los cargces para usted antes de que lleguen las mercancías.
Especificaciones
· Cable de fibra óptica de la base del OEM 2-144
· LOGOTIPO de Cutomer
· Precio de fábrica
· 25 años de calidad garantizada
