Cable blindado de fibra óptica de MDPE/HDPE de doble envoltura 2-288 de núcleo GYTA53
Enterramiento directo bajo tierra
Descripción
Las fibras, de 200/250 μm, se colocan en un tubo suelto hecho de un plástico de alto módulo. Los tubos están llenos de un compuesto de relleno resistente al agua.a veces revestido con polietileno (PE) para cables con alto número de fibrasLos tubos (y los rellenos) están varados alrededor del miembro de resistencia en un núcleo de cable compacto y circular.Se aplica un laminado de polietileno de aluminio (APL) alrededor del núcleo del cable. que se llena con el compuesto de llenado para protegerlo de la entrada de agua. Luego, el núcleo del cable se cubre con una delgada envoltura interna de PE. Después de que el PSP se aplica longitudinalmente sobre la envoltura interna,el cable se completa con una envoltura exterior de PE.

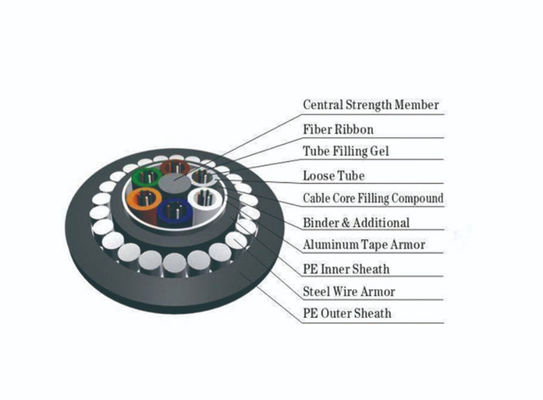

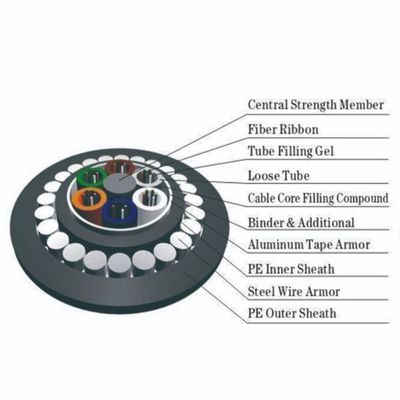

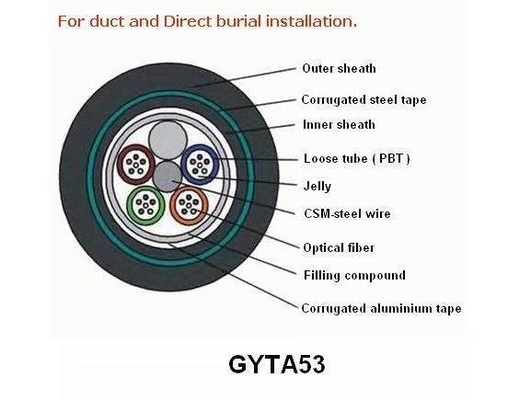

Estructura
- Cables de acero simples como elemento de resistencia central con envoltura de PE
- El tubo suelto lleno de compuesto impermeable especial
- Jelly de relleno de núcleo completo
- De acero ondulado de doble cinta blindada
- chaleco exterior PE anti-UV
Características
- Buen rendimiento mecánico y de temperatura
- Tubo suelto de alta resistencia resistente a la hidrólisis
- Compuesto especial de llenado de tubos aseguran una protección crítica de la fibra
- La cubierta de PE protege el cable de la radiación ultravioleta
- Buena capacidad de trituración,aplicable a conductos y aplicaciones directamente enterradas
- Para garantizar la función impermeable mediante:
- Cables de acero simples como elemento de resistencia central
- Compuesto especial de llenado de tubos aseguran una protección crítica de la fibra
- Completamente lleno en el cable
- Dos capas de APL evitan la humedad
- Una buena cinta anti-agua evita el hundimiento verticalmente
Especificación
| Tipo de cable |
Número de fibras |
Número de tubos sueltos
|
Número de rellenos |
Diámetro del cable en mm |
Peso del cable
En kg/km |
Resistencia a la tracción
N a largo/corto plazo |
Resistencia al aplastamiento
A largo/corto plazo N/100m
|
Radius de flexión
El valor de las emisiones de CO2 |
| GYTA53-2~6 |
2 ~ 6 |
1 |
4 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-8 ~ 12 |
8 ~ 12 |
2 |
3 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-14~18 |
14 a 18 años |
3 |
2 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-20 ~ 24 |
Entre 20 y 24 |
4 |
1 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-26~30 |
26 ~ 30 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-32 ~ 36 |
32 ~ 36 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-38 ~ 48 |
38 ~ 48 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-50 ~ 60 |
Entre 50 y 60 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-62 ~ 72 |
Entre 62 y 72 |
6 |
0 |
13.2 |
200 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-74 ~ 84 |
74 ~ 84 |
7 |
1 |
15.0 |
230 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-86 ~ 96 |
86 ~ 96 |
8 |
0 |
15.0 |
230 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-98~108 |
98 ~ 108 |
9 |
1 |
16.0 |
260 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-110 ~ 120 |
110 ~ 120 |
10 |
0 |
16.0 |
260 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-122~132 |
122~132 |
11 |
1 |
18.0 |
300 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| GYTA53-130~144 |
134~144 |
12 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
| Se trata de un sistema de control de las emisiones de gases de escape. |
146 ~ 216 |
18 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
Las condiciones de las condiciones de producción |
Temperatura de almacenamiento/funcionamiento: -40°C a + 70°C
Características ópticas
| Tipo de fibra |
¿ Qué pasa?652 |
¿ Qué pasa?655 |
50/125 m |
62.5/125^m |
|
Atenuación
(+20X)
|
850 nm |
|
|
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
| 1300 nm |
|
|
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
| 1310 nm |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
|
|
| 1550 nm |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
|
|
| Ancho de banda |
850 nm |
|
|
> 500 MHz-km |
> 200 Mhz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 Mhz-km |
| Apertura numérica |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| Duración de onda del corte del cable en cc |
< 1260 nm |
< 1450 nm |
|
|
Nota: Esta ficha de datos sólo puede servir de referencia, pero no como complemento del contrato.
para obtener información más detallada.
Aplicación
• las condiciones de trabajoEnterramiento directo
• Conexión de equipos de comunicación
• Sistema de cableado multicore en el centro de datos
