Instalación fácil de ADSS del cable del color externo negro de fibra óptica autosuficiente de la envoltura
Este los cables de la base ADSS del solo modo 2/4/6/8/12/24/48/96 son convenientes para la instalación aerieal al aire libre. La estructura acorazada ligera con el messager del hilado de Amaid hace cable del solo modo 2/4/6/8/12/24/48/96 cable de fribra óptica de la base ADSS gravedad.
Esta especificación cubre los requisitos de todo el cable de fibra óptica autosuficiente dieléctrico (ADSS) de ser proveído al cliente para la instalación del exterior del uso.
El cable de fibra óptica cumplirá con los requisitos de esta especificación y generalmente cumplirá o mejorará los últimos estándares:
ITU-T G.650: Definiciones y métodos de prueba para las cualidades lineares, deterministas de la fibra unimodal y el cable
ITU-T G.652.D: Características de una fibra óptica y de un cable unimodales
IEC 60793-2-50 B1.3: Especificación seccional para las fibras del solo modo de la clase B
IEEE Std 1222 TM, estándar de IEEE para el cable de fribra óptica autosuficiente del Todo-dieléctrico
Usos
1.All-dielectrical cable de fribra óptica aéreo autosuficiente, ningún metal, aterial en la estructura.
2.Large el número de corazones de la fibra, weihgt ligero, puede poner con la línea eléctrica, ahorrando recursos.
material de alta resistencia del aramid de la fuerza 3.Adopt para soportar la tensión fuerte y para prevenir berberechos y tiros.
la extensión termal 4.Small, la variación del arco de la línea del cable es pequeña cuando los cambios de temperatura grandemente.
5.double chaqueta, PE/EN la envoltura externa.
Especificaciones
| Tipo de cable |
ADSS |
| Tipo de la fibra |
G652D |
| Uso |
Telecomunicaciones de larga distancia, LAN en área de alto voltaje o acceso a la red de las telecomunicaciones; |
| Métodos recomendados de la instalación |
Sistema de transmisión de poder, áreas de mucho trueno y alto inerference electromágnetico |
| Ambiente |
Al aire libre |
| Gama de temperaturas |
-40℃ a 70℃ |
| Parámetro técnico de la fibra óptica unimodal de ITU-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diámetro de campo de modo (microfaradios) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longitud de onda de atajo (λcc) |
|
≤1260 |
nanómetro |
| Coeficiente de atenuación |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Pérdida de doblez macra |
φ75mm, 100circles, en 1550nm |
≤0.1 |
DB |
| Falta de uniformidad de la atenuación |
|
≤0.05 |
DB |
| Coeficiente de la dispersión |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Longitud de onda cero de la dispersión |
|
1300~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión |
|
≤0.093 |
Picosegundo (nanómetro2los.km) |
| El grupo índice de refracción (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diámetro del revestimiento |
|
125.0±1.0 |
µm |
| Base/error de la concentricidad del revestimiento |
|
≤0.8 |
µm |
| No-circularidad del revestimiento |
|
≤1.0 |
% |
| Diámetro de capa |
|
245.0±10 |
µm |
| Revestimiento/error de capa de la concentricidad |
|
≤12.0 |
µm |
| No-circularidad de capa |
|
≤8 |
% |
| Diámetro de la capa coloreada |
|
250.0±15 |
µm |
| Característica mecánica |
|
|
|
| El encresparse (radio) |
|
≥4 |
m |
| Tensión de prueba |
|
>0.69 |
Gpa |
| Fuerza de capa de la tira |
Valor medio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parámetro dinámico de la susceptibilidad de la corrosión de tensión (valor del nd) |
|
≥20 |
|

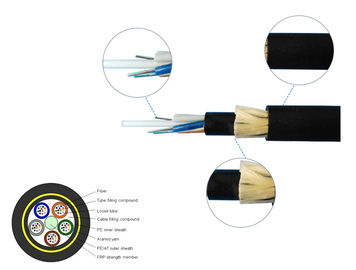

Diseño de cable
| Artículos |
Descripciones |
| Fibra óptica (G.652.D) |
12F |
24F |
| Tubo flojo |
Material |
PBT (tereftalato del polibutileno) |
| Fibras por el tubo |
4 |
4 |
| Números |
3 |
6 |
| Barra del llenador |
Números |
3 |
0 |
| Miembro de fuerza central |
Material |
FRP (plástico reforzado con vidrio de la fibra) |
| Agua que bloquea el material |
Agua que bloquea el hilado |
| Miembro de fuerza adicional |
Hilados de Aramid |
| Envoltura externa |
Material |
HDPE negro |
| Grueso |
Nominal: 1,6 milímetros |
| Diámetro nominal del cable (±0.3mm) |
10,0 |
| Telegrafíe aproximadamente el peso (kg/km) |
78 |
| Tensión clasificada de la tensión (RTS) |
4.5KN |
| Tensión de trabajo máxima (40%RTS) |
1.8KN |
| Tensión diaria (15-25%RTS) |
0.675-1.125KN |
| Palmo máximo permisible |
el 100m |
| Agolpamiento |
Breve periodo de tiempo |
2200N/100m m |
| Gama de temperaturas aplicable |
Operación |
-40℃~+70℃ |
| Instalación |
-10℃~+50℃ |
| Almacenamiento y envío |
-40℃~+60℃ |
| Radio de doblez |
Instalación |
20 veces del diámetro del cable |
| Operación |
10 veces del diámetro del cable |
Funcionamiento del cable
| Artículo |
Prueba |
Método de prueba |
Resultado de la prueba |
| 1 |
Resistencia a la tensión
IEC 60794-1-E1
|
Carga de la tensión: 1500N
Tiempo: 1min
Longitud de cable: ≥50m
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 2 |
Impacto
IEC 60794-1-E4
|
Altura: el 1m
Peso: 1kg
Punto del impacto: ≥5
Ciclo del impacto: en el ciclo del arriendo 3 por punto
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 3 |
Doblez repetido
IEC 60794-1-E6
|
Diámetro de doblez: 25X el diámetro externo del cable
Carga aplicada: 25kg
Ciclo de doblez: 30times
Velocidad de doblez: 1 ciclo por 2s
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 4 |
Torsión
IEC 60794-1-E7
|
Longitud de la torsión: el 1m
Carga aplicada: 25kg
Ángulo de la torsión: ±90 o +180
Ciclo de la torsión: épocas ≥10
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 5 |
Penetración del agua
IEC 60794-1-F5B
|
Altura del agua: el 1m
Longitud de cable: 3M
Custodia de tiempo: 24 horas
|
Ninguna agua se escapó del extremo contrario del cable |
| 6 |
Temperatura
IEC 60794-1-F1
|
Paso de la temperatura: +20°C->-40°C°C >+70°C->+20°C
Custodia de tiempo: 24 horas por cada paso
Ciclo: 2times
|
Change≤ 0.1dB@1550nm de la pérdida
Ninguna rotura de la fibra y ningún daño de la envoltura
|
| 7 |
Flujo compuesto
IEC 60794-1-E14
|
Longitud de la muestra: los 30cm
Temperatura: 70℃±2℃
Custodia de tiempo: 24 horas
|
Ningún flujo compuesto
|
Marca de la envoltura de cable
Cada cable tiene la siguiente información marcó claramente en la chaqueta externa de cables:
a. Nombre del fabricante.
b. Año de fabricante
c. Tipo de cable y de fibra
d. Marca de la longitud (impresión en cada metro normalmente)
e. O como requisitos de cliente.
El cable se suministra en longitudes como se especifica en el pi o como requisito. Cada longitud será enviada en un tambor de madera no restituible separado. El diámetro mínimo del barril del tambor no será menos de 30 veces el diámetro del cable.
El cable en cada carrete será cubierto totalmente con un abrigo termal que sea sujetado al cable empaquetando correas. Este abrigo es reutilizable y proporciona la protección termal y ULTRAVIOLETA excelente.
Los extremos de cable serán sellados con las tapas de protección plásticas para prevenir la penetración del agua. Los extremos serán fácilmente accesibles para probar. Un informe de prueba de la inspección final con los datos de rendimiento de la atenuación para cada fibra se ata dentro del tambor.
