Cables de fibra óptica ADSS para aire libre totalmente dieléctricos de 72 núcleos

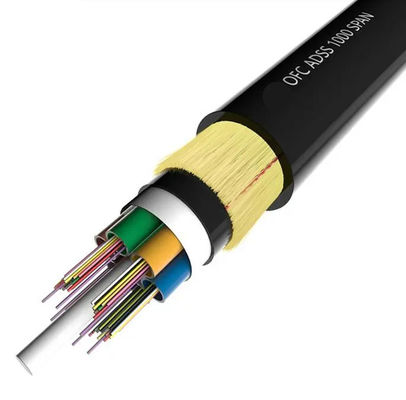

La estructura del cable óptico consiste en envolver una fibra óptica de 250 μm en un tubo suelto hecho de plástico de alto módulo.El tubo está lleno de compuesto de llenado a prueba de aguaEl tubo (y el relleno) se tuercen alrededor del FRP (plástico reforzado con fibra) como un miembro de resistencia central no metálico para formar un núcleo de cable circular compacto. Después de llenar el núcleo del cable con relleno.La capa exterior es una capa interna delgada de polietilenoLa cubierta interior adopta una capa de fibra de aramida como elemento de refuerzo, y la cubierta exterior adopta una cubierta PE o AT (anti-tracking).
Características
1Todo cable de fibra óptica aérea auto-suportante, sin material metálico en la estructura.
2Gran número de núcleos de fibra, peso ligero, se puede instalar con línea eléctrica, ahorrando recursos.
3Adopte un material de aramida de alta resistencia a la tracción para soportar una tensión fuerte y evitar golpes y disparos.
4.Pequeña expansión térmica, la variación del arco de la línea de cable es pequeña cuando la temperatura cambia mucho.
5.Dupla capa de hilo de aramida como elemento de resistencia, se adaptan al ambiente áspero, como la zona de los lagos salados de gran altitud o la línea con un tramo de más de 800 metros.
6.Tres capas de cubierta, PE / AT como chaqueta exterior.- ¿ Qué?
Aplicaciones
1.Adoptado para distribución al aire libre
2.Redes en lugares con altas interferencias electromagnéticas
3.Comunicación en redes de larga distancia y de área local
4Sistema de transmisión y distribución de baja tensión
Especificaciones
| Número de fibras de cable |
/ |
Entre 2 y 30 |
32 ~ 60 |
Entre 62 y 72 |
| Estructura |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Estilo de fibra |
/ |
G.652D |
| Miembro de la fuerza central |
el material |
En el caso de los |
FRP |
| Diámetro (promedio) |
1.5 |
1.5 |
2.1 |
| Tubo suelto |
El material |
En el caso de los |
PBT |
| Diámetro (promedio) |
1.8 |
2.1 |
2.1 |
| espesor (medio) |
0.32 |
0.35 |
0.35 |
| Fibra máxima por tubo suelto |
6 |
12 |
12 |
| Color del tubo |
Identificación completa en color |
| Exceso de longitud de las fibras |
% |
0.7 ~ 0.8 |
| Resistencia al agua |
El material |
/ |
Jelly de cable |
| Sehat interior |
el material |
En el caso de los |
El MDPE |
| Cubierta interior |
0.9 mm |
| Componentes de refuerzo no metálicos |
El material |
/ |
Cuerdas de poliéster |
| Cubierta exterior |
el material |
En el caso de los |
El MDPE |
| Cubierta exterior |
1.8 mm |
| Diámetro medio del cable |
En el caso de los |
10.9 |
11.5 |
12.1 |
| Peso del cable (aproximado) |
En kg/km |
95 |
110 |
120 |
| Área seccional del cable |
En mm2 |
93.31 |
103.87 |
114.99 |
| Coeficiente de atenuación (max) |
1310 nm |
No se aplican los requisitos siguientes: |
0.35 |
| 1550 nm |
0.21 |
| Resistencia a la tracción nominal (RTS) |
No |
6 |
| Tensión máxima permitida |
No |
2.5 |
| Tensión media de funcionamiento anual (EDS) |
No |
3.2 |
| Módulo de Young |
kn/mm2 |
7.8 |
| Coeficiente de expansión térmica |
10-6/°C |
9 |
| Resistencia al aplastamiento |
A largo plazo |
N/100 mm |
1100 |
| A corto plazo |
2200 |
| Permiso Radio de inclinación |
estático |
En el caso de los |
15 de la OD |
| Dinámica |
20 de la dosis |
| Temperatura |
Cuando se ponen las crías |
°C |
-20 ~ +60 |
| Almacenamiento y transporte |
-40 ~ +70 |
| el correr |
-40 ~ +70 |
| Ámbito de aplicación |
Apto para niveles de voltaje inferiores a 110 kV, velocidad del viento inferior a 25 m/s, hielo de 5 mm |
| Marcas de los cables |
Nombre de la empresa ADSS-××B1-PE-100M DL/T 788-2001 año
(O a petición del cliente)
|
Nota:Esta ficha de datos sólo puede servir de referencia, pero no de complemento al contrato.

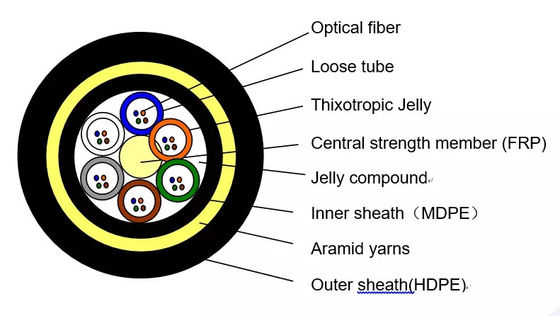

Estructura del producto
