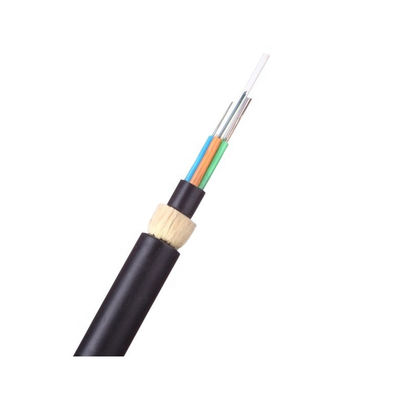

Instalación fácil de ADSS del cable del color externo negro de fibra óptica autosuficiente de la envoltura

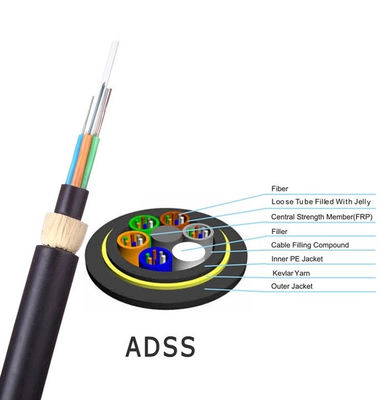

El cable óptico de ADSS adopta la estructura trenzada capa floja. la fibra óptica de 250 µ M se envuelve en un tubo flojo hecho del alto material del módulo, que se llena del compuesto impermeable. El tubo flojo (y la cuerda de relleno) se tuerce alrededor de la base de refuerzo central na-metálico (FRP) para formar una base compacta del cable, y del hueco de la base del cable se llena de agua que bloquea el ungüento. La base del cable se saca con la envoltura interna del polietileno (PE), después torció con el aramid para el refuerzo, y finalmente sacó con la envoltura externa del polietileno (PE) o en la envoltura externa
Características
el hilado 1.Water-swellable proporciona la protección de agua otra vez (la estructura seca de la base)
construcción 2.Non-metal
3. Los miembros de fuerza centrales del polímero y el aramid reforzados fibra de vidrio cuentan un cuento a miembros de fuerza periféricos proporcionan fuerza excelente
el tubo del almacenador intermediario 4.Flexible proporciona la vivienda terminal fácil de manipular
la encalladura de 5.Single-layer SZ limita la tensión del tubo de la fibra
tubo tixotrópico del gel 6.Fiber-friendly para asegurar la protección de la fibra
Código de color estándar 7.TIA 598
estructura del tubo de 8,6 o 12 fibras
Usos
1.Adopted a la distribución al aire libre
2. Comunicación de la red de área local de larga distancia y
transmisión 3.Low-voltage y sistema de distribución
4.Railways y ruta del polo de las telecomunicaciones
Especificación general
| Tipo de cable |
ADSS |
| Tipo de la fibra |
G652D |
| Uso |
Telecomunicaciones de larga distancia, LAN en área de alto voltaje o acceso a la red de las telecomunicaciones; |
| Métodos recomendados de la instalación |
Sistema de transmisión de poder, áreas de mucho trueno y alto inerference electromágnetico |
| Ambiente |
Al aire libre |
| Gama de temperaturas |
-40℃ a 70℃ |
| Parámetro técnico de la fibra óptica unimodal de ITU-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diámetro de campo de modo (microfaradios) |
1310nm
1550nm |
9.2±0.4
10.4±0.8 |
µm
µm |
| Longitud de onda de atajo (λcc) |
|
≤1260 |
nanómetro |
| Coeficiente de atenuación |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Pérdida de doblez macra |
φ75mm, 100circles, en 1550nm |
≤0.1 |
DB |
| Falta de uniformidad de la atenuación |
|
≤0.05 |
DB |
| Coeficiente de la dispersión |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km) |
| Longitud de onda cero de la dispersión |
|
1300~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión |
|
≤0.093 |
Picosegundo (nanómetro2los.km) |
| El grupo índice de refracción (valor típico) |
1310nm
1550nm |
1,466
1,467 |
|
| Característica geométrica |
|
|
|
| Diámetro del revestimiento |
|
125.0±1.0 |
µm |
| Base/error de la concentricidad del revestimiento |
|
≤0.8 |
µm |
| No-circularidad del revestimiento |
|
≤1.0 |
% |
| Diámetro de capa |
|
245.0±10 |
µm |
| Revestimiento/error de capa de la concentricidad |
|
≤12.0 |
µm |
| No-circularidad de capa |
|
≤8 |
% |
| Diámetro de la capa coloreada |
|
250.0±15 |
µm |
| Característica mecánica |
|
|
|
| El encresparse (radio) |
|
≥4 |
m |
| Tensión de prueba |
|
>0.69 |
Gpa |
| Fuerza de capa de la tira |
Valor medio
Valor máximo |
1.0-5.0
1.3-8.9 |
N
N |
| Parámetro dinámico de la susceptibilidad de la corrosión de tensión (valor del nd) |
|
≥20 |
|
| Artículos |
Descripciones |
| Fibra óptica (G.652.D) |
12F |
24F |
| Tubo flojo |
Material |
PBT (tereftalato del polibutileno) |
| Fibras por el tubo |
4 |
4 |
| Números |
3 |
6 |
| Barra del llenador |
Números |
3 |
0 |
| Miembro de fuerza central |
Material |
FRP (plástico reforzado con vidrio de la fibra) |
| Agua que bloquea el material |
Agua que bloquea el hilado |
| Miembro de fuerza adicional |
Hilados de Aramid |
| Envoltura externa |
Material |
HDPE negro |
| Grueso |
Nominal: 1,6 milímetros |
| Diámetro nominal del cable (±0.3mm) |
10,0 |
| Telegrafíe aproximadamente el peso (kg/km) |
78 |
| Tensión clasificada de la tensión (RTS) |
4.5KN |
| Tensión de trabajo máxima (40%RTS) |
1.8KN |
| Tensión diaria (15-25%RTS) |
0.675-1.125KN |
| Palmo máximo permisible |
el 100m |
| Agolpamiento |
Breve periodo de tiempo |
2200N/100m m |
| Gama de temperaturas aplicable |
Operación |
-40℃~+70℃ |
| Instalación |
-10℃~+50℃ |
| Almacenamiento y envío |
-40℃~+60℃ |
| Radio de doblez |
Instalación |
20 veces del diámetro del cable |
| Operación |
10 veces del diámetro del cable |
