G652D 36 Cable de fibra óptica ADSS de núcleo Todo dieléctrico
Cables de fibra óptica autoportantes
Descripción

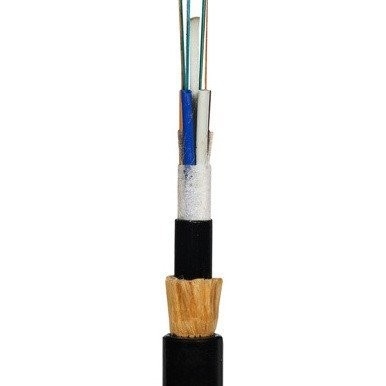

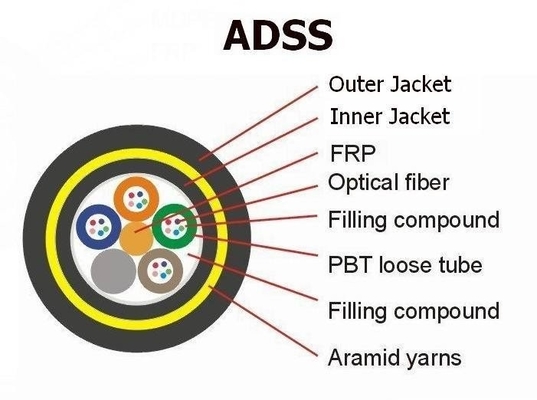

El cable ADSS es un tubo suelto con filamentos. Las fibras, de 250 μm, se colocan en un tubo suelto hecho de plásticos de alto módulo. Los tubos están llenos de un compuesto de llenado resistente al agua.Los tubos (y los rellenos) se enlazan alrededor de un FRP (plástico reforzado con fibra) como un elemento de resistencia central no metálico en un núcleo de cable compacto y circularDespués de que el núcleo del cable se llena con el compuesto de llenado, se cubre con una fina envoltura interna de PE (polietileno).Después de que se aplique una capa de hilos de aramida sobre la cubierta interior como elemento de resistencia, el cable está completado con una envoltura exterior de PE o AT (anti-tracking).
El estado real de las líneas aéreas de electricidad se tiene en plena consideración cuando se diseña el cable ADSS.Para líneas eléctricas iguales o superiores a 110 kVEl diseño dedicado de la cantidad de aramida y el proceso de fijación pueden satisfacer la demanda en varios tramos.
Características
-
Cables aéreos de fibra óptica totalmente dieléctricos, sin material metálico en la estructura
-
Un gran número de núcleos de fibra, de peso ligero, se pueden instalar con la línea eléctrica, ahorrando recursos
-
Adopte un material de aramida de alta resistencia a la tracción para resistir una fuerte tensión y evitar golpes y disparos
-
Pequeña expansión térmica, la variación del arco de la línea de cable es pequeña cuando la temperatura cambia mucho
-
Doble capa de hilo de aramida como elemento de resistencia, se adaptan al ambiente áspero, como la zona de los lagos salados de gran altitud o la línea con un tramo de más de 800 metros
-
Cubierta en tres capas, PE/AT como chaqueta exterior
Especificaciones
| Número de fibras de cable |
/ |
Entre 2 y 30 |
32 ~ 60 |
Entre 62 y 72 |
| Estructura |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Estilo de fibra |
/ |
G.652D |
| Miembro de la fuerza central |
el material |
En el caso de los |
FRP |
| Diámetro (promedio) |
1.5 |
1.5 |
2.1 |
| Tubo suelto |
El material |
En el caso de los |
PBT |
| Diámetro (promedio) |
1.8 |
2.1 |
2.1 |
| espesor (medio) |
0.32 |
0.35 |
0.35 |
| Fibra máxima por tubo suelto |
6 |
12 |
12 |
| Color del tubo |
Identificación completa en color |
| Exceso de longitud de las fibras |
% |
0.7 ~ 0.8 |
| Resistencia al agua |
El material |
/ |
Jelly de cable |
| Sehat interior |
el material |
En el caso de los |
El MDPE |
| Cubierta interior |
0.9 mm |
| Componentes de refuerzo no metálicos |
El material |
/ |
Cuerdas de poliéster |
| Cubierta exterior |
el material |
En el caso de los |
El MDPE |
| Cubierta exterior |
1.8 mm |
| Diámetro medio del cable |
En el caso de los |
10.9 |
11.5 |
12.1 |
| Peso del cable (aproximado) |
En kg/km |
95 |
110 |
120 |
| Área seccional del cable |
En mm2 |
93.31 |
103.87 |
114.99 |
| Coeficiente de atenuación (max) |
1310 nm |
No se aplican los requisitos siguientes: |
0.35 |
| 1550 nm |
0.21 |
| Resistencia a la tracción nominal (RTS) |
No |
6 |
| Tensión máxima permitida |
No |
2.5 |
| Tensión media de funcionamiento anual (EDS) |
No |
3.2 |
| Módulo de Young |
kn/mm2 |
7.8 |
| Coeficiente de expansión térmica |
10-6/°C |
9 |
| Resistencia al aplastamiento |
A largo plazo |
N/100 mm |
1100 |
| A corto plazo |
2200 |
| Permiso Radio de inclinación |
estático |
En el caso de los |
15 de la OD |
| Dinámica |
20 de la dosis |
| Temperatura |
Cuando se ponen las crías |
°C |
-20 ~ +60 |
| Almacenamiento y transporte |
-40 ~ +70 |
| el correr |
-40 ~ +70 |
| Ámbito de aplicación |
Apto para niveles de voltaje inferiores a 110 kV, velocidad del viento inferior a 25 m/s, hielo de 5 mm |
| Marcas de los cables |
Nombre de la empresa ADSS-××B1-PE-100M DL/T 788-2001 año
(O a petición del cliente)
|
Nota:Esta ficha de datos sólo puede servir de referencia, pero no de complemento al contrato.
Embalaje y envío
El cable se suministra en longitudes según lo especificado en PI o según sea necesario.El diámetro mínimo del tambor no será inferior a 30 veces el diámetro del cable.
Los extremos del cable estarán sellados con tapas de plástico para evitar la penetración de agua.En el interior del tambor se coloca un informe de ensayo de inspección final con los datos de rendimiento de atenuación de cada fibra..
Perfil de la empresa
Dongguan TW-SCIE Co., Ltd. está especializada en el desarrollo,fabricación y venta de productos de comunicaciones de fibra óptica e integra con empresas independientes de alta tecnología con derechos de importación y exportación.
Dongguan TW-SCIE Co., Ltd es un grupo de empresas de alta tecnología en China dedicado a empresas de comunicaciones con nuestros propios derechos de importadores y exportadores.
Desde su fundación, high quality products and strong co-operations have enabled the enterprise to stably and rapidly grow into a specialized communication manufacturer which supplying and engineering service can provide the most complete product line-up and specifications in the fiber and cable industry of China.
La empresa posee un grupo de talentos fieles, inteligentes y conscientes, mientras nos esforzamos por seguir la tecnología avanzada mundial.Hemos establecido relaciones con muchas academias de investigación científica.
Preguntas frecuentes
P1: ¿ Dónde está su fábrica?
A1: Nuestra fábrica está ubicada en la ciudad de DONGGUAN, provincia de GUANGDONG, China.
P2: ¿Cuánto tiempo lleva su empresa haciendo esto?
R2: Más de 20 años. No sólo producimos cables de fibra óptica, sino que también producimos fibra óptica y herramientas relacionadas.
- ¿ Qué?3¿Qué hay de la calidad del cable?
A4: Nuestra fábrica está aprobada por el sistema de gestión de calidad ISO9001 e incluye las certificaciones STARF, CE, CPR, TLC en la lista.Tenemos una serie de equipos e instrumentos para asegurar la calidad confiable de nuestros productos.
- ¿ Qué?4¿Puede producir cable según nuestros requisitos?
R6: Por supuesto. Podemos suministrar diferentes tipos de productos de acuerdo a sus requisitos con precios razonables.
- ¿ Qué?5¿Acepta el pedido OEM y cuántos es el MOQ?
A7:Sí, damos la bienvenida a su pedido OEM. Para lograr la satisfacción del cliente, aceptamos el pedido de muestras, incluso una pieza.
