Especificaciones técnicas para el cable de fibra óptica
OptosFibras Características
Las características ópticas, geométricas, mecánicas y ambientales del G de la UIT-T.652.D la fibra óptica deberá ajustarse a lo dispuesto en el cuadro siguiente:
| Características | Valores especificados | Unidades | ||
| Características ópticas | ||||
| Diámetro del campo de modo | en 1310 nm | 9.1 ± 0.5 | Mm | |
| en 1550 nm | 10.3 ± 0.7 | En el caso de los | ||
| Coeficiente de atenuación | en 1310 nm | ≤ 036 | No se aplican los requisitos siguientes: | |
| en 1550 nm | ≤ 023 | No se aplican los requisitos siguientes: | ||
| No uniformidad de atenuación | ≤ 005 | Db | ||
| longitud de onda de dispersión cero (λ0) | 1300 ¥1324 | nm | ||
| Pendiente de dispersión máxima cero (S)0 máximo) | ≤ 0092 | el número de unidades de producción2·km) | ||
| Coeficiente de dispersión del modo de polarización (PMD)- ¿ Qué?) | ≤ 02 | |||
| longitud de onda de corte (λ)- ¿Qué es?) | ≤ 1260 | nm | ||
| Coeficiente de dispersión | 1288 ∼ 1339 nm | ≤ 3 años5 | el número de unidades de producción | |
| 1550 nm | ≤ 18 años | el número de unidades de producción | ||
| Indice de refracción efectivo del grupo (N)Efecto | en 1310 nm | 1.466 | - ¿ Qué? | |
| en 1550 nm | 1.467 | - ¿ Qué? | ||
| Características geométricas | ||||
| Diámetro del revestimiento | 125.0±1.0 | Mm | ||
| Revestimiento no circular | ≤ 10 | % | ||
| Diámetro del revestimiento | 245.0±10.0 | Mm | ||
| Error de concentricidad del revestimiento | ≤ 12 años0 | Mm | ||
| No circularidad del revestimiento | ≤ 6 años0 | % | ||
| Error de concentricidad del revestimiento del núcleo | ≤ 08 | Mm | ||
| Error de concentricidad del revestimiento / revestimiento | ≤ 12 años0 | Mm | ||
| Características mecánicas | ||||
| El curling | ≥ 4 años | - ¿ Qué? | ||
| Prueba de esfuerzo | ≥ 069 | GPa | ||
| Fuerza de las tiras de recubrimiento | Valor medio | 1.0 a 5.0 | No | |
| Valor máximo | 1.3 a 8.9 | No | ||
| Pérdida de flexión macro | F60mm, 100 círculos, a 1550nm | ≤ 005 | Db | |
| F32mm, 1 círculo, a 1550nm | ≤ 005 | Db | ||
Característicasde lasEl cable
Construcción de cables yel aramétrico

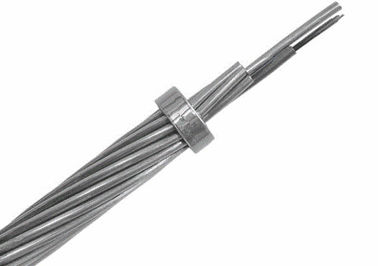

Cables de tierra aéreos hechos de alambre de acero revestido de aluminio y tubo de acero inoxidable que contiene fibra óptica.
Tipo de cable: OPGW-48B1.3-190[205;185.4)
Sección transversal de un OPGW
| Estructura | El material | - No, no es así. | Diámetro del material | ||
| Fibras | ¿ Qué pasa?652- ¿ Qué? | 48 | |||
| En el centro | 20% de alambre AS | 1 | Diámetro | 4.0 mm | |
| Capas 1 y 2 | El tubo SUS | 4 | Diámetro | 4.0 mm | |
| 20% de alambre AS | 2 | Diámetro | 4.0 mm | ||
| Capa 2 | 20% de alambre AS | 12 | Diámetro | 4.0 mm | |
Especificación de los OPGW
| Las partidas | Datos técnicos | ||
| Encallados | Núcleo, capa 1, capa 2 | ||
| Dirección del encallamiento | La capa exterior es¿ Qué?la mano | ||
| Diámetro del cable (nominal) | 20.0 mm | ||
| Peso del cable (aprox.) | 1365 kg/km | ||
| Sección transversal de soporte | El cable AS | 188.5 mm2 | |
| Resistencia a la tracción nominal (RTS) | 205 kN | ||
| Modulo de elasticidad (E-Modulo) | 162.0kN/mm2 | ||
| Coeficiente de alargamiento térmico | 13.0 × 10-6 años- ¿Qué quieres? | ||
| Estreses de trabajo máximos (40%RTS) | 82.0kN | ||
| Estres cotidiano (SED) (RTS del 18% al 25%) | 36.9 ~ 51.25 kN | ||
| Resistencia de corriente continua a 20 °C | 0.442 ohmios/km | ||
| Corriente de tiempo corto (1.0s, 40°C~200°C) | 13.62kA | ||
| Capacidad de corriente de corta duración I2t | 185.4kA2s | ||
| Radius mínimo de flexión | Instalación | 30 veces el diámetro del cable | |
| Operación | 15 veces el diámetro del cable | ||
| Rango de temperatura | Instalación | -10°C ~ +60°C | |
| Almacenamiento y transporte | -40°C~+60°C | ||
| Operación | -40°C~+80°C | ||
F: el precioIber y- ¿ Qué?el ojoT.- ¿ Qué? C. Lasel olorYo...la dentificación
Las fibras individuales y los tubos sueltos deberán ajustarse a la norma TIA/EIA-598-A y al código de color que figura a continuación.
Tubo de acero 1 (fibras n° 1-12): fibra óptica de modo único (SM)
Colores de las fibras
| - No, no es así. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
Tubo de acero 2 (fibras no 13-24): fibra óptica de modo único (SM)
Un trazador negro (50 mm de ancho)
| - No, no es así. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
| ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad |
Tubo de acero 3 (fibras no.25-36): fibra óptica de modo único (SM)
Un trazador negro (100 mm de ancho)
| - No, no es así. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
| ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad |
Tubo de acero 4 (fibras no.37-48): fibra óptica de modo único (SM)
Un trazador negro (150 mm de ancho)
| - No, no es así. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
| ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad |
EnvasadoEl Sel movimiento de la cadera
El OPGW se enrollará de forma firme y uniforme en un carrete de hierro de madera resistente que cumpla la norma ANSI/AA 53-1981 o equivalente.El carrete deberá estar sujetado a una banda de hierro de madera para evitar que el OPGW se dañe en el transporte marítimo normal., manipulación, almacenamiento y operaciones de ensamblaje.
Dibujo del carrete
De acuerdo con la longitud del cable, elegimos diferentes tipos de carretes (D, d, b, w1, w2) para cargar el cable.
Medioambiental y certificación
Compatibilidad total con el sistema ISO14001, RoHS y OHSAS18001
Recomendaciones de instalación
Procedimiento de instalación:
Se recomienda que se utilicen los procedimientos IEEE Std 524-1992 y recomendados por nuestra empresa para la instalación de OPGW.
