48 Cable de fibra óptica blindado de fibra óptica OPGW


Descripción

tubo de acero inoxidable como unidad óptica en el centro de la estructura,la capa exterior se encuentra en una cierta relación entre el diámetro del paso y un cierto número de alambres de acero revestidos de aluminio o alambres de aleación de aluminio están enrollados.

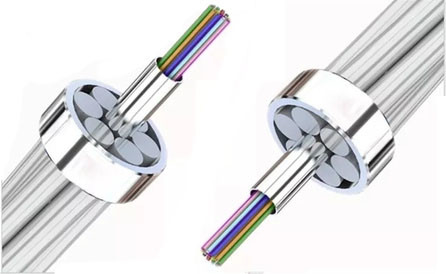

Estructura

1. Miembro de la fuerza central: FRP
2. 0 Capa: PBT tubo amortiguador suelto
3. 1a capa: tubo SUS cubierto con AL
4. 2 capa: alambres de acero revestidos de aluminio / alambres de aleación de aluminio.


Aplicación
El cable óptico OPGW se utiliza principalmente en líneas de nivel de voltaje de 500KV, 220KV y 110KV. Se utiliza principalmente en líneas nuevas debido a la influencia del corte de energía de la línea y la seguridad.
Las características aplicables de los OPGW son las siguientes:
(1) La línea de alta tensión superior a 110 kV tiene una distancia de engranaje grande (generalmente superior a 250 m);
(2) Fácil de mantener, fácil de resolver el problema del cruce de líneas, sus características mecánicas pueden cumplir con el cruce de líneas grande;
(3) La capa exterior de OPGW es un blindaje metálico, que no tiene efecto sobre la corrosión y degradación eléctrica de alto voltaje;
(4) El OPGW debe apagarse durante la construcción, y la pérdida de potencia es grande, por lo que el OPGW debe utilizarse en nuevas líneas de alta tensión superiores a 110kv;
(5) En el índice de rendimiento de la OPGW, cuanto mayor sea la corriente de cortocircuito, más necesidad habrá de utilizar un buen conductor como blindaje, la resistencia a la tracción se reducirá en consecuencia,y en el caso de una cierta resistencia a la tracción, para aumentar la capacidad de corriente de cortocircuito, sólo aumentar la superficie de la sección transversal de metal conduce a un aumento del diámetro del cable y el peso del cable,que plantea un problema de seguridad para la resistencia de la torre de línea.


Introducción

La fibra óptica utiliza la diferencia en el índice de refracción entre el núcleo y los materiales de revestimiento para permitir que la luz se transmita en la fibra óptica.Esto se ha convertido en una gran revolución en la historia de las comunicacionesEl cable de fibra óptica es ligero en peso y pequeño en tamaño, y ha sido adoptado por el sistema de energía para transmitir información como teléfonos de despacho, señales de teledirección, protección de relé,y imágenes de televisión entre la subestación y la estación central de distribuciónPara mejorar la estabilidad y fiabilidad de los cables de fibra óptica,Los países extranjeros han desarrollado una estructura compuesta en la que los conductores de fase del cable óptico y la línea de transmisiónEl cable óptico OPGW es más confiable, estable y firme debido a la envoltura de alambre metálico.Porque el cable de tierra y el cable óptico están integrados.En comparación con otros cables ópticos, el período de construcción se acorta y se ahorra el coste de construcción.si se utiliza el OPGW retorcido por alambre de acero revestido de aluminio o alambre de aleación de aluminio, es equivalente a instalar un buen cable de tierra de conducción superior, que pueda recibir la reducción de la corriente de suministro potencial de la línea de transmisión,la reducción de la sobre tensión de la frecuencia de potencia, y la mejora de la línea eléctrica a la línea de comunicación.la fibra óptica se puede instalar en la parte superior de la torre de la línea de transmisión sin tener que considerar la posición de montaje óptima y la corrosión electromagnéticaPor lo tanto, el OPGW tiene características notables como una mayor fiabilidad, un rendimiento mecánico superior y un menor costo.Esta técnica es particularmente adecuada y económica para la colocación o sustitución de cables de tierra existentes.


Instalación

Torre de transmisión aérea.


Temperatura de funcionamiento

-40 oC ~ +70 oC


Radius de flexión

25* diámetro del cable


Productos relacionados


Perfil de la empresa
DONGGUAN TW-SCIE CO., LTD. se basa en 15 años de experiencia colectiva en el campo de los productos de comunicación óptica.
Tenemos una rica experiencia en el comercio internacional y muy apreciados por nuestros clientes internacionales por nuestra integridad, buena calidad y entrega a tiempo.
Tenemos una gran clientela en Europa, América del Sur, Sudeste y Asia.
Productos suministrados por DONGGUAN TW-SCIE CO., LTD.están diseñados para clientes locales e internacionales para cumplir con una variedad de condiciones de funcionamiento ambientales y cumplir con los estándares locales e internacionales.
Siempre nos esforzamos por crear un entorno favorable que fomente la innovación y el desarrollo tecnológico para nuestros clientes

¿Por qué nosotros?

Ofrecemos una excelente calidad y una amplia gama de productos que satisfacen las necesidades de nuestros clientes a medida que crecen.

Envío y embalaje

Embalaje estándar:
Enrollados por tambores de madera de 2000 m a 6000 m/tambor u otros requeridos.
