El tubo de acero inoxidable central es rodeado por capas simples o dobles de los alambres de acero revestidos de aluminio (ACS) o de alambres de los alambres de la mezcla ACS y de la aleación de aluminio. son los cables más ampliamente utilizados, su diseño se adaptan completamente a la línea eléctrica más común necesidades.
Características de fibra óptica
Las características ópticas, geométricas, mecánicas y del ambiente de la fibra óptica de ITU-T G.652.D serán acuerdo con la tabla abajo:
| Características |
Valores especificados |
Unidades |
| Características ópticas |
| Diámetro de campo de modo |
en 1310nm |
9.1±0.5 |
µm |
| en 1550nm |
± 10,3 0,7 |
milímetro |
| Coeficiente de atenuación |
en 1310nm |
≤0.36 |
dB/km |
| en 1550nm |
≤0.23 |
dB/km |
| Falta de uniformidad de la atenuación |
≤0.05 |
DB |
| Longitud de onda cero de la dispersión (λ0) |
1300 ~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión (S0max) |
≤0.092 |
picosegundo (nanómetro2·kilómetro) |
| Coeficiente de la dispersión del modo de la polarización (PMDQ) |
≤0.2 |
 |
| Longitud de onda de atajo (λcc) |
≤1260 |
nanómetro |
| Coeficiente de la dispersión |
1288~1339nm |
≤3.5 |
picosegundo (nanómetro·kilómetro) |
| 1550nm |
≤18 |
picosegundo (nanómetro·kilómetro) |
| Eficaz el grupo índice de refracción (Neff) |
en 1310nm |
1,466 |
- |
| en 1550nm |
1,467 |
- |
| Característica geométrica |
| Diámetro del revestimiento |
125.0±1.0 |
µm |
| No-circularidad del revestimiento |
≤1.0 |
% |
| Diámetro de capa |
245.0±10.0 |
µm |
| error de la concentricidad del Capa-revestimiento |
≤12.0 |
µm |
| No-circularidad de capa |
≤6.0 |
% |
| error de la concentricidad del Corazón-revestimiento |
≤0.8 |
µm |
| Revestimiento/error de capa de la concentricidad |
≤12.0 |
µm |
| Característica mecánica |
| El encresparse |
≥4 |
m |
| Tensión de prueba |
≥0.69 |
GPa |
| Fuerza de capa de la tira |
Valor medio |
1.0-5.0 |
N |
| Valor máximo |
1.3-8.9 |
N |
| Pérdida de doblez macra |
Ф60mm, 100 círculos, en 1550nm |
≤0.05 |
DB |
| Ф32mm, círculos 1, en 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
Especificación de OPGW
| Artículos |
Datos técnicos |
| Trenzado |
Base, capa 1, capa 2 |
| Trenzar la dirección |
La capa externa es derecha |
| Diámetro del cable (nominal) |
20.0m m |
| Peso del cable (aproximadamente) |
el 1365kg/km |
| Corte transversal favorable |
COMO alambre |
188.5mm2 |
| Resistencia a la tensión clasificada (RTS) |
205kN |
| Módulo de la elasticidad (E-módulo) |
162.0kN/mm2 |
| Coeficiente termal del alargamiento |
13.0×10-6/K |
| Stress laboral máximo (40%RTS) |
82.0kN |
| Tensión diaria (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Resistencia de DC en 20℃ |
0,442 ohm/km |
| Corriente del breve periodo de tiempo (1.0s, 40℃~200℃) |
13.62kA |
| Capacidad actual del breve periodo de tiempo yo2t |
185.4kA ² s |
| Radio de doblez mínimo |
Instalación |
30 veces del diámetro del cable |
| Operación |
15 veces del diámetro del cable |
| Gama de temperaturas |
Instalación |
-10℃~+60℃ |
| Almacenamiento y envío |
-40℃~+60℃ |
| Operación |
-40℃~+80℃ |
| |
|
|
|
Fibra e identificación de color floja del tubo
La fibra individual y los tubos flojos acuerdo con TIA/EIA-598-A estándar y el código de color como abajo.
Tubo de acero 1 (fibras No.1-12): Fibra óptica del solo modo (SM)
Colores de la fibra
| NO. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
Tubo de acero 2 (fibras No.13-24): Fibra óptica del solo modo (SM)
Un trazalíneas negro (echada de 50m m)
| NO. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
Tubo de acero 3 (fibras No.25-36): Fibra óptica del solo modo (SM)
Un trazalíneas negro (echada de 100m m)
| NO. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
Tubo de acero 4 (fibras No.37-48): Fibra óptica del solo modo (SM)
Un trazalíneas negro (echada de 150m m)
| NO. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |

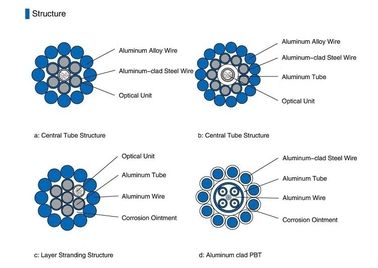

Estructura de producto
Embalaje y envío
El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.
Según la longitud del cable, elegimos diverso tipo carrete (D, d, b, w1, w2) para el cable cargado.
