Cable de fribra óptica al aire libre GYTC8s de la Uno mismo-ayuda 36Core
Uso:
☆.Adopted a la distribución al aire libre.
☆.Suitable para el conducto aéreo y el método enterrado.
☆. Comunicación de la red de área local de larga distancia y.
Características:
autosuficiente de acero de acero o gaivanized de ☆.Stainless.
☆.Excellet mecánico y funcionamiento medioambiental.
cuenta de ☆.Fiber: 2-24 corazones.
Esquema de asignación de la fibra
| Número de la fibra | Número del tubo | Fibra por el tubo | Tipo de la fibra |
| 2 | 1 | 2 F/Tube | SM G652D MILÍMETRO 50/125 MILÍMETRO 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24 tubos de la f |
Marca de la envoltura de cable
Cada cable tiene la siguiente información marcó claramente en la chaqueta externa de cables:
a. Nombre del fabricante.
b. Año de fabricante
c. Tipo de cable y de fibra
d. Marca de la longitud (impresión en cada metro normalmente)
e. O como requisitos de cliente.

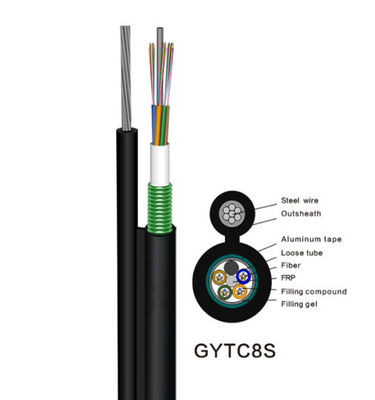

Detalles de la construcción del cable
| Artículos | Descripción | |
| Número de fibra | 2 corazones a 24cores | |
| Miembro de fuerza del conector | Material | Alambre de acero galvanizado |
| diámetro | 1,2 milímetros | |
| Tubo flojo | material | PBT |
| diámetro | Ф2.0-2.8 | |
| Relleno del cable | material | Compuesto del relleno del cable |
| Envoltura externa | material | HDPE |
| diámetro | 1.7±0.2m m | |
Característica mecánica del cable
| Artículos | Diámetro del cable | Peso | |
| 2 corazones a 24 corazones | 3.2*7.2 milímetro | 70 kg/km | |
| Gama de temperaturas de la instalación | -15--+60 | ||
| Temperatura de la operación y del transporte | -40-+70 | ||
| Tensión de trabajo máxima de Rec.daily | N 1500 | ||
| Tensión de trabajo de Max. Allowable | 600 N | ||
| Min Bending Radius (milímetros) | operación | 10D milímetro | |
| instalación | 20D milímetro | ||
| Carga adicional | 0.5%-0.7% | ||
| Hielo | 5m m | ||
| Velocidad del viento | 35m/s | ||
Característica de la fibra
| Estilo de la fibra | Unidad | SM G652D | Milímetro 50/125 | Milímetro 62.5/125 | ||
| condición | nanómetro | 1310/1550 | 850/1300 | 850/1300 | ||
| atenuación | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| Dispersión | 1310nm | Picosegundo (nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Picosegundo (nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | Picosegundo (nm*km) | ≤22 | ||||
| Ancho de banda | 850nm | Megaciclo. Kilómetro | ..... | >=400 | >=160 | |
| 1300nm | Megaciclo. Kilómetro | ..... | >=800 | >=500 | ||
| Longitud de onda cero de la dispersión | nanómetro | >=1302, ≤1322 | ..... | ..... | ||
| Cuesta cero de la dispersión | Picosegundo (nm2*km) | ≤0.091 | ..... | ..... | ||
| Fibra individual máxima de PMD | Ps√km | ≤0.2 | ..... | ..... | ||
| Valor del vínculo del diseño de PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| Λc de la longitud de onda de atajo de la fibra | nanómetro | >=1180, ≤1330 | ..... | ..... | ||
| Λcc de la longitud de onda de atajo del cable | nanómetro | ≤1260 | ..... | ..... | ||
| Microfaradio | 1310nm | um | 9.2±0.4 | ..... | ..... | |
| 1550nm | um | 10.4±0.8 | ..... | ..... | ||
| Abertura numérica (NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| Paso (medio de la medida bidireccional) | DB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Irregularidades sobre discontinuidad de la longitud y del punto de la fibra | DB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Coeficiente del retrodifusor de la diferencia | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| Uniformidad de la atenuación | dB/km | ≤0.01 | ....... | ....... | ||
| Diámetro de base | um | ...... | 50±1.0 | 62.5±2.5 | ||
| Diámetro del revestimiento | um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| No-circularidad del revestimiento | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| Diámetro de capa | um | 242±7 | 242±7 | 242±7 | ||
| Capa/error del pinzón vulgar concéntrico | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Capa no de circularidad | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Base/error de la concentricidad del revestimiento | um | ≤0.6 | ≤1.5 | ≤1.5 | ||
| Rizo (radio) | um | ≤4 | ..... | ..... | ||
| Etiqueta: cable autosuficiente, cuadro 8, 24 bases. | ||||||
Nuestra calidad y servicio:
DONGGUAN TW-SCIE CO., LTD. está confiado a proporcionar los productos y los servicios de fibra óptica más de alta calidad del cable a nuestros clientes cerca:
reunión 1.Consistently para la calidad y el funcionamiento del producto;
2. entrega oportuna de los productos y de los servicios para cumplir los nuestros requisitos de cliente;
3. asegurándose de que entrenen a nuestra gente correctamente de modo que ella pueda mejor servir a nuestros clientes.
Exhibation:
Demostración de la compañía:
DONGGUAN TW-SCIE CO., LTD. es una filial del grupo de Tewang, establecida en 2002. Después de más de diez años de esfuerzos continuos, se ha convertido en un desarrollo de productos de la comunicación, una producción, ventas y una ingeniería de fibra óptica de alta tecnología completos de la red.
TW-SCIE está confiado a la investigación y desarrollo y al uso de los productos de la comunicación óptica. Sus productos principales son: cable de fribra óptica interior y al aire libre, el cable de descenso de ADSS, de OPGW, de FTTH, el cordón de remiendo, la coleta y la otra serie pasiva del serie y óptica de los dispositivos.
Embalaje y envío
El cable se suministra en longitudes como se especifica en el pi o como requisito. Cada longitud será enviada en un tambor de madera no restituible separado. El diámetro mínimo del barril del tambor no será menos de 30 veces el diámetro del cable.
El cable en cada carrete será cubierto totalmente con un abrigo termal que sea sujetado al cable empaquetando correas. Este abrigo es reutilizable y proporciona la protección termal y ULTRAVIOLETA excelente.
Los extremos de cable serán sellados con las tapas de protección plásticas para prevenir la penetración del agua. Los extremos serán fácilmente accesibles para probar. Un informe de prueba de la inspección final con los datos de rendimiento de la atenuación para cada fibra se ata dentro del tambor.
