GYTS53
La estructura al aire libre del Grande-corazón de la comunicación enterró directamente el cable óptico de la fibra acorazada doble de la Anti-hormiga
Constructure:

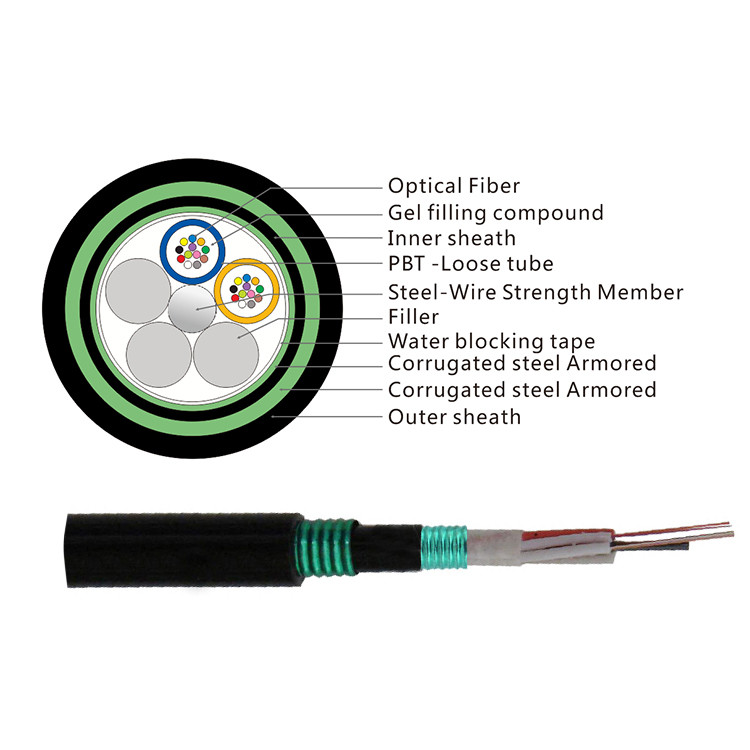

La estructura del cable óptico GYTS53 es que la fibra óptica de los 250μm está forrada en un tubo flojo hecho del alto material del módulo, y el tubo flojo se llena del compuesto impermeable. El centro de la base del cable es una base reforzada metal. Para algunos cables de fibra óptica, una capa del polietileno (PE) necesita ser sacada fuera de la base reforzada metal. El tubo flojo (y la cuerda del llenador) se tuerce alrededor de la base de refuerzo central para formar una base compacta y redonda del cable, y de los huecos en la base del cable se llenan de agua que bloquea llenadores. La cinta de acero revestida plástica se envuelve longitudinalmente y después sacó con una capa de envoltura interna del polietileno. La cinta de acero revestida plástica de doble cara (PSP) se envuelve longitudinalmente y después se saca con la envoltura del polietileno para formar los cables.
Característica:
●Adopción de la capa bidireccional de “SZ” que tuerce tecnología
●Llenando agua-bloqueando el ungüento paso a paso, agua-bloqueando en la sección completa
●La correa (de aluminio) de acero tiene vinculación confiable con el borde, de alta resistencia, y ningún agrietarse cuando está torcida
●Exceso de control de la longitud de la fibra estable
●Después de que se forme el cable, la atenuación adicional de la fibra es casi cero, y el valor de la dispersión no cambia
●El funcionamiento medioambiental excelente, gama de temperaturas aplicable es el ℃ -10 ~ + ℃ 70
Especificación:
| Cuenta de la fibra |
Diámetro nominal (milímetros) |
Peso nominal (kg/km) |
Max Fibers por el tubo |
Max No. de (Tubes+fillers) |
Carga extensible permisible (n) |
Agolpamiento permisible
Resistencia
(N/100mm)
|
| A corto plazo |
Largo plazo |
A corto plazo |
Largo plazo |
| 2~30 |
13,2 |
162 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 32~48 |
13,8 |
175 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 50~72 |
14,6 |
205 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
16,0 |
230 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 98~144 |
17,6 |
285 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Disponible por el requerimiento del cliente |
Nota:
1. Para el cable ignífugo, la envoltura externa se puede hacer del material halógeno-libre del bajo-humo (LSZH), y el tipo es GYTZS.
la petición del cliente 2.Upon, cables con la tira de color longitudinal en envoltura externa puede ser ofrecida. Más detalles, refieren por favor a serie de GYTA.
3. La estructura especial del cable se puede diseñar y fabricar en la petición del cliente.
Especificaciones de la fibra
| Parámetro técnico de la fibra óptica unimodal de ITU-T G.652D (B1.3) |
| Características |
Condiciones |
Valores especificados |
Unidades |
| Características ópticas |
|
|
|
| Diámetro de campo de modo (microfaradios) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longitud de onda de atajo (λcc) |
|
≤1260 |
nanómetro |
| Coeficiente de atenuación |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Pérdida de doblez macra |
φ75mm, 100circles, en 1550nm |
≤0.1 |
DB |
| Falta de uniformidad de la atenuación |
|
≤0.05 |
DB |
| Coeficiente de la dispersión |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Longitud de onda cero de la dispersión |
|
1300~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión |
|
≤0.093 |
Picosegundo (nanómetro2 los .km) |
| El grupo índice de refracción (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diámetro del revestimiento |
|
125.0±1.0 |
µm |
| Base/error de la concentricidad del revestimiento |
|
≤0.8 |
µm |
| No-circularidad del revestimiento |
|
≤1.0 |
% |
| Diámetro de capa |
|
245.0±10 |
µm |
| Revestimiento/error de capa de la concentricidad |
|
≤12.0 |
|
| No-circularidad de capa |
|
≤8 |
% |
| Diámetro de la capa coloreada |
|
250.0±15 |
µm |
| Característica mecánica |
|
|
|
| El encresparse (radio) |
|
≥4 |
m |
| Tensión de prueba |
|
>0.69 |
Gpa |
| Fuerza de capa de la tira |
Valor medio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parámetro dinámico de la susceptibilidad de la corrosión de tensión (valor del nd) |
|
≥20 |
|
Producimos y el cable de la prueba cumple con estándar de siguiente
| Funcionamiento mecánico |
| Max Tension Performance |
IEC 60794-1-2-E |
| Max. Operation Tension |
IEC 60794-1-2-E1 |
| Prueba del agolpamiento |
IEC 6079 – 1-2-E3 |
| Prueba de impacto |
IEC 60794-1-2-E4 |
| Doblez repetido |
IEC 60794-1-2-E6 |
| Prueba de la torsión |
IEC 60794-1-2-E7 |
| Curva de cable |
IEC 60794-1-2-E11A |
| Coeficiente de atenuación |
ITU-T G.652 |
| Prueba estructural |
IEC-60793-1-20 |
| Funcionamiento medioambiental |
| Ciclo de la temperatura |
IEC 60794-1-2-F1 |
| Penetración del agua |
IEC 60794-1-2-F5B |
| Flujo compuesto de archivaje |
IEC 60794-1-E14
|
Base del cable
Los tubos flojos se trenzan alrededor del miembro de fuerza central que utiliza a SZ. La encalladura de SZ envuelve los tubos en una dirección para varias vueltas, entonces en la otra dirección.
Miembro de fuerza central
Hacen el miembro de fuerza central del acero que proporciona fuerza extensible y anti-que abrocha al cable.
Tubo flojo
Las fibras ópticas se contienen en tubo llenado jalea. El tubo se fabrica con el estándar industrial PBT. Se colorea para la identificación fácil según el esquema mostrado arriba.
Agua que bloquea el material
Compuesto de relleno, el agua que bloquea el material entre el tubo flojo y la envoltura interna para proteger el cable contra la intrusión del agua.
Armadura
Dos capas de cinta de acero acanalada proporcionar fuerza adicional de la compresión del cable, la propiedad máxima del anti-agolpamiento, la protección del roedor y el funcionamiento resistente de la bala.
Chaqueta externa
Una chaqueta negra del polietileno de alta densidad se saca sobre la base del cable y la armadura de acero acanalada de la cinta como la envoltura.
Marca de la envoltura de cable
Cada cable tiene la siguiente información marcó claramente en la chaqueta externa de cables:
a. Nombre del fabricante.
b. Año de fabricante
c. Tipo de cable y de fibra
d. Marca de la longitud (impresión en cada metro normalmente)
e. O como requisitos de cliente.
Uso:
Conveniente para los gastos indirectos, la tubería, los métodos enterrados y otros de colocaciones directos
