GYFTY
Antena de la base No-acorazada 2-144 y cable de fribra óptica al aire libre trenzados tubo flojo de la comunicación del conducto

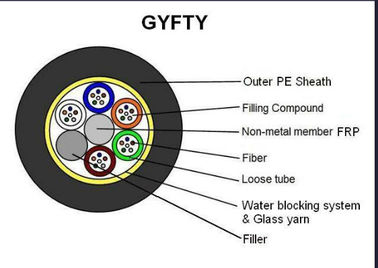

Estructura:
La estructura del cable óptico de GYFTY es que la fibra óptica de los 250μm está forrada en un tubo flojo hecho del alto material del módulo, y el tubo flojo se llena del compuesto impermeable.
El centro de la base del cable es una fibra de vidrio reforzó plástico (FRP). El tubo flojo (y la cuerda del llenador) se tuerce alrededor de la base de refuerzo central para formar una base compacta y redonda del cable. Los huecos en la base del cable se llenan de agua que bloquea llenadores. Una capa de envoltura interna del polietileno se saca fuera de la base del cable para formar un cable.
●El tubo flojo protege la fibra óptica una vez revestida
●El tubo flojo se tuerce alrededor el refuerzo
●El refuerzo está en el centro del cable óptico
Característica:
●Adopte la capa bidireccional de “SZ” que tuerce tecnología
●Agua de relleno que bloquea el ungüento gradual, bloqueo completo del agua de la sección
●Las correas (de aluminio) del acero tienen la vinculación confiable, de alta resistencia y ningún agrietarse cuando están torcidas
●Control estable de la longitud de la fibra
●Después de que se forme el cable, la atenuación adicional de la fibra óptica es casi cero, y el valor de la dispersión no cambia
●El funcionamiento medioambiental excelente, gama de temperaturas aplicable es el ℃ -10 ~ + ℃ 70
Especificación:
Especificaciones generales
| Tipo de cable |
GYFTY |
| Tipo de la fibra |
G652D |
| Uso |
Comunicación de larga distancia, LAN |
| Métodos recomendados de la instalación |
Aéreo |
| Ambiente |
Al aire libre |
| Gama de temperaturas |
-40℃ a 70℃ |
2,2 especificaciones de la fibra
| Parámetro técnico de la fibra óptica unimodal de ITU-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diámetro de campo de modo (microfaradios) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Longitud de onda de atajo (λcc) |
|
≤1260 |
nanómetro |
| Coeficiente de atenuación |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Pérdida de doblez macra |
φ75mm, 100circles, en 1550nm |
≤0.1 |
DB |
| Falta de uniformidad de la atenuación |
|
≤0.05 |
DB |
| Coeficiente de la dispersión |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Longitud de onda cero de la dispersión |
|
1300~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión |
|
≤0.093 |
Picosegundo (nanómetro2 los .km) |
| El grupo índice de refracción (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diámetro del revestimiento |
|
125.0±1.0 |
µm |
| Base/error de la concentricidad del revestimiento |
|
≤0.8 |
µm |
| No-circularidad del revestimiento |
|
≤1.0 |
% |
| Diámetro de capa |
|
245.0±10 |
µm |
| Revestimiento/error de capa de la concentricidad |
|
≤12.0 |
µm |
| No-circularidad de capa |
|
≤8 |
% |
| Diámetro de la capa coloreada |
|
250.0±15 |
µm |
| Característica mecánica |
|
|
|
| El encresparse (radio) |
|
≥4 |
m |
| Tensión de prueba |
|
>0.69 |
Gpa |
| Fuerza de capa de la tira |
Valor medio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parámetro dinámico de la susceptibilidad de la corrosión de tensión (valor del nd) |
|
≥20 |
|
Uso:
Conveniente para los gastos indirectos, la tubería, los métodos enterrados y otros de colocaciones directos
