GJXFH FTTH
Arco-tipo a una cara LAN multi del cable interior del alambre de la telecomunicación del cable de descenso del solo modo de la base

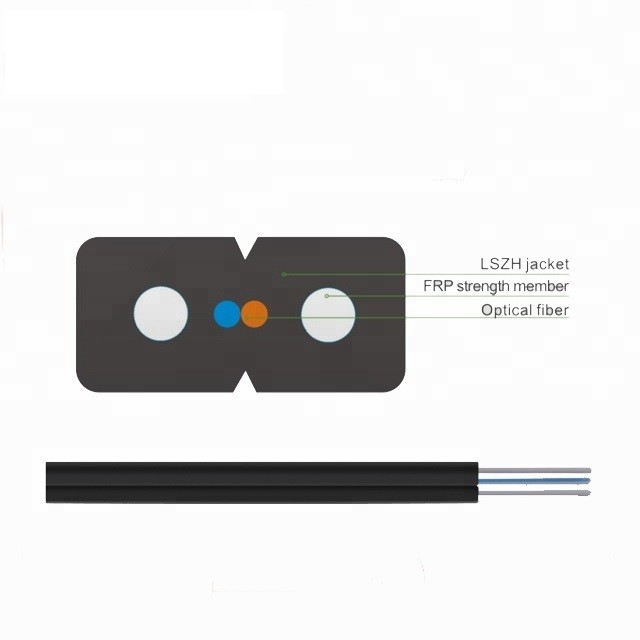

El 250um coloreó la fibra de capa se coloca en el centro. Dos plásticos reforzados fibra del paralelo (FRP) se colocan en los dos lados. El cable se termina con una envoltura ULTRAVIOLETA e ignífuga del negro o del color de LSZH.

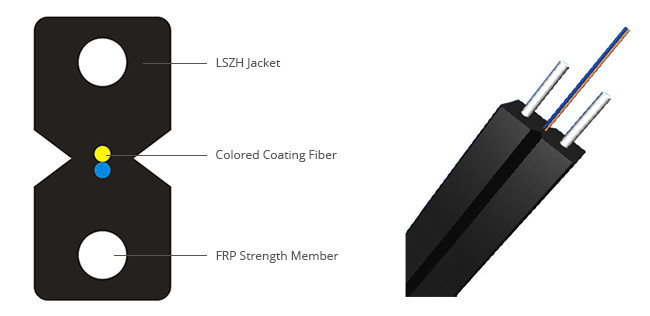

Estructura:

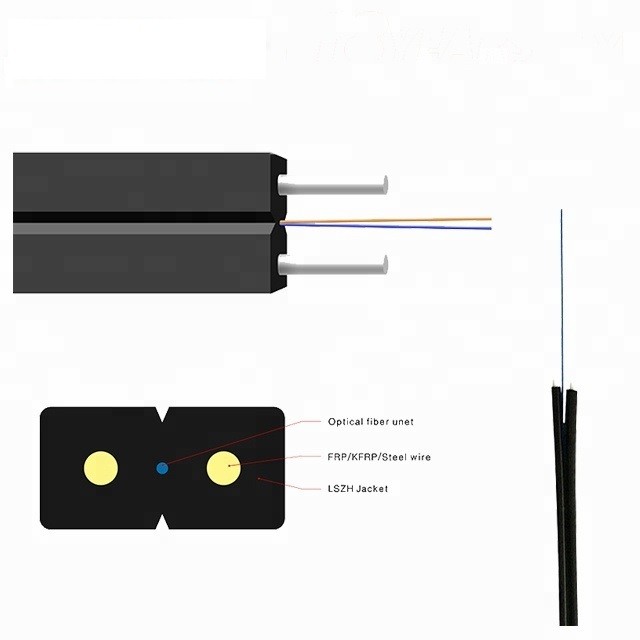

- Tipo diseño seccionado transversalmente de la corbata de lazo
- alambre paralelo de dos FRP como miembro de fuerza
- G657A1/A2 doblan la fibra durable en el centro
- Envoltura externa del PE o de LSZH
Característica:
- Buenos ULTRAVIOLETA e ignífugo.
- Tipo estructura plana del arco.
- Compacto, suave, flexible, fácil instalar.
1. Fibra óptica doblar-resistente especial, proporcionando mayor ancho de banda y aumentando funcionamiento de transmisión de la red;
2. Dos refuerzos paralelos de FRP hacen el cable óptico tienen buena resistencia de presión y protegen la fibra óptica;
3. El cable óptico tiene factibilidad simple de la estructura, ligera y fuerte;
4. Diseño único del surco, fáciles pelar, fáciles conectar, simplificar la instalación y el mantenimiento;
5. envoltura ignífuga halógeno-libre del polietileno del Bajo-humo o envoltura ignífuga del PVC, protección del medio ambiente.
6. Se puede hacer juego con una variedad de conectores in situ, puede ser el extremo in situ.
7. Debido a su suavidad y ligereza, el cable forrado es ampliamente utilizado en la red del acceso; el nombre científico del cable forrado es que la red del acceso utiliza una mariposa para introducir el cable óptico; porque su forma es una mariposa, también se llama una mariposa el cable óptico, 8 formó el cable óptico.
Especificación:
Especificaciones generales
| Tipo de cable |
FTTH (cable de descenso) |
| Tipo de la fibra |
SM G657A1/SM G657A2 |
| Uso |
FTTH, LAN |
| Métodos recomendados de la instalación |
Aéreo |
| Ambiente |
Interior |
| Gama de temperaturas |
-40 a 70℃ |
Especificaciones de la fibra
| Estilo de la fibra |
Unidad |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| condición |
nanómetro |
1310/1550 |
1310/1550 |
1310/1550 |
| atenuación |
dB/km |
≤0.36/0.23 |
≤0.35/0.21 |
≤0.35/0.21 |
| Dispersión |
1310nm |
Picosegundo (nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Picosegundo (nm*km) |
≤22 |
≤22 |
≤22 |
| Longitud de onda cero de la dispersión |
nanómetro |
1312±10 |
1312±10 |
1300-1324 |
| Cuesta cero de la dispersión |
picosegundo (×Km del ² del nanómetro) |
≤0.091 |
≤0.090 |
≤0.092 |
| Fibra individual máxima de PMD |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| Valor del vínculo del diseño de PMD |
picosegundo (×Km del ² del nanómetro) |
≤0.08 |
≤0.08 |
≤0.08 |
| Λc de la longitud de onda de atajo de la fibra |
nanómetro |
≧1180, ≤1330 |
≧1180, ≤1330 |
≧1180, ≤1330 |
| Λcc de la longitud de onda de atajo del cable |
nanómetro |
≤1260 |
..... |
..... |
| Microfaradio |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Paso (medio de la medida bidireccional) |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Irregularidades sobre discontinuidad de la longitud y del punto de la fibra |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Coeficiente del retrodifusor de la diferencia |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| Uniformidad de la atenuación |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Diámetro del revestimiento |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| No-circularidad del revestimiento |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| Diámetro de capa |
um |
242±7 |
242±7 |
242±7 |
| Capa/error del pinzón vulgar concéntrico |
um |
≤12.0 |
≤12.0 |
≤12.0 |
| Capa no de circularidad |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Base/error de la concentricidad del revestimiento |
um |
≤0.6 |
≤0.5 |
≤0.5 |
| Rizo (radio) |
um |
≥4 |
≥4 |
≥4 |
Identificación de color estándar de la fibra
| No. |
1 |
2 |
3 |
4 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Diseño de cable
| Artículo |
Descripción |
| Modelo No |
GJXH/GJFXH |
| 1. Cuenta de la fibra |
1 base, 2 base, base 4 |
| 2. Diámetro del cable |
3.0*2.0m m |
| 3. Peso del cable |
11.5KGS/9.5KGS |
| 4. Miembro de fuerza |
|
| - Material |
Steel/FRP |
| - Diámetro |
0.45m m |
| envoltura 5.Outer |
|
| - Material |
LSZH (negro/blanco) |
| 6. Marca de la envoltura |
|
| - Tipo de marca |
Impresión por láser |
Miembro de fuerza
Hacen el miembro de fuerza del acero o de FRP. Proporciona extensible al cable.
la envoltura protege el cable contra la intrusión del agua.
Chaqueta externa
La envoltura de LSZH se saca sobre la fibra.
Marca de la envoltura de cable
Cada cable tiene la siguiente información marcó claramente en la chaqueta externa de cables:
a. Nombre del fabricante.
b. Año de fabricante
c. Tipo de cable y de fibra
d. Marca de la longitud (impresión en cada metro normalmente)
e. O como requisitos de cliente.
Uso:
1. Utilizado para el cableado interior, los usuarios finales utilizan directamente los cables;
2. Utilizado para introducir los cables ópticos en edificios;
Para el cableado interior de usuarios en FTTH.
