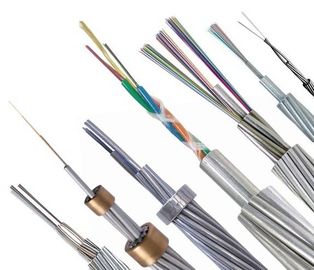

Cables de toma de tierra de arriba compuestos de fibra óptica (OPGW)
1. General
1,1 esta especificación cubre los requisitos de los cables de toma de tierra de arriba compuestos de fibra óptica (OPGW) de ser proveído al cliente para la instalación del exterior del uso.
1,2 el cable de fibra óptica cumplirá con los requisitos de esta especificación y generalmente cumplirá o mejorará los últimos estándares:
ITU-T G.650: Definiciones y métodos de prueba para las cualidades lineares, deterministas de la fibra unimodal y el cable
ITU-T G.652: Características de una fibra óptica y de un cable unimodales
ITU-T G.655: Características de una fibra óptica y de un cable unimodales dispersión-desplazados no nulos
IEC 60793-2-50 B1.3: Especificación seccional para las fibras del solo modo de la clase B
IEEE 1138: Construcción estándar de los cables de toma de tierra de arriba de la fibra óptica compuesta (OPGW) para el uso en líneas eléctricas de la compañia de electricidad
ASTM B398: Especificación estándar para el alambre de aleación de aluminio 6201-T81 para los propósitos eléctricos
ASTM B 415: Especificación estándar para los conductores de acero Aluminio-revestidos estirados en frío
ASTM B416: Especificación para los conductores de acero Aluminio-revestidos Concéntrico-Endecha-trenzados
EIA/TIA-455: Métodos de prueba estándar para las fibras ópticas, cables, transductores, sensores, conectando y terminando los dispositivos y otros componentes de la fibra óptica
EIA 492A: Especificación genérica para las fibras ópticas de la guía de onda
EIA 472A: Especificación seccional para los cables de la comunicación de la fibra óptica para el uso aéreo exterior
2. Características de fibra óptica
2,1 las características ópticas, geométricas, mecánicas y del ambiente de la fibra óptica de ITU-T G.652 serán acuerdo con la tabla abajo:
| Características |
Valores especificados |
Unidades |
| Características ópticas |
| Diámetro de campo de modo |
en 1310nm |
9.1±0.5 |
µm |
| en 1550nm |
± 10,3 0,7 |
milímetro |
| Coeficiente de atenuación |
en 1310nm |
≤0.36 |
dB/km |
| en 1550nm |
≤0.22 |
dB/km |
| Falta de uniformidad de la atenuación |
≤0.05 |
DB |
| Longitud de onda cero de la dispersión (λ0) |
1300 ~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión (S0max) |
≤0.092 |
picosegundo (nanómetro2·kilómetro) |
| Coeficiente de la dispersión del modo de la polarización (PMDQ) |
≤0.2 |
|
| Longitud de onda de atajo (λcc) |
≤1260 |
nanómetro |
| Coeficiente de la dispersión |
1288~1339nm |
≤3.5 |
picosegundo (nanómetro·kilómetro) |
| 1550nm |
≤18 |
picosegundo (nanómetro·kilómetro) |
| Eficaz el grupo índice de refracción (Neff) |
en 1310nm |
1,466 |
- |
| en 1550nm |
1,467 |
- |
| Característica geométrica |
| Diámetro del revestimiento |
125.0±1.0 |
µm |
| No-circularidad del revestimiento |
≤1.0 |
% |
| Diámetro de capa |
245.0±10.0 |
µm |
| error de la concentricidad del Capa-revestimiento |
≤12.0 |
µm |
| No-circularidad de capa |
≤6.0 |
% |
| error de la concentricidad del Corazón-revestimiento |
≤0.8 |
µm |
| Revestimiento/error de capa de la concentricidad |
≤12.0 |
µm |
| Característica mecánica |
| El encresparse |
≥4 |
m |
| Tensión de prueba |
≥0.69 |
GPa |
| Fuerza de capa de la tira |
Valor medio |
1.0-5.0 |
N |
| Valor máximo |
1.3-8.9 |
N |
| Pérdida de doblez macra |
Ф60mm, 100 círculos, en 1550nm |
≤0.05 |
DB |
| Ф32mm, círculos 1, en 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
3. Características del cable
3,1 construcción y parámetro del cable

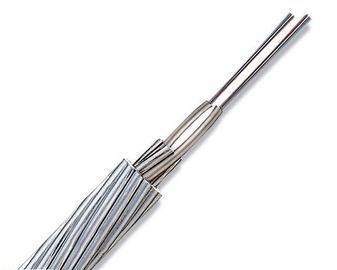

Cable de toma de tierra de arriba hecho del alambre de acero aluminio-revestido (COMO) y del tubo de acero inoxidable que contiene la fibra óptica.
tipo 3.2Cable: OPGW-12B1-75 [82,8; 47,4]
3.2.1 cortes transversales de OPGW
| Estructura |
|
Material |
No. |
Diámetro material |
| Fibra |
G.652 |
12 |
- |
| Centro |
Tubo del SUS |
1 |
Diámetro |
4.0m m |
| Capa 1 |
Alambre 23%AS |
6 |
Diámetro |
4.0m m |
3.2.1 especificación de OPGW
| Artículos |
Datos técnicos |
|
Trenzado
|
Base, capa 1 |
| Trenzar la dirección |
La capa externa es derecha |
| Diámetro del cable (nominal) |
12,0 milímetros |
| Peso del cable (aproximadamente) |
504 kg/km |
| Corte transversal favorable |
COMO alambre |
75,4 milímetros2 |
| Resistencia a la tensión clasificada (RTS) |
91.0kN |
| Módulo de la elasticidad (E-módulo) |
149.0Gpa |
| Coeficiente termal del alargamiento |
12.9×10-6/K |
| Stress laboral máximo (40%RTS) |
33.12kN |
| Tensión diaria (EDS) (16~25%RTS) |
13.24~20.7kN |
| Resistencia de DC en 20℃ |
1,008 ohm/km |
| Corriente del breve periodo de tiempo (1.0s, 40℃~300℃) |
6.9kA |
| Capacidad actual del breve periodo de tiempo (I2 t) |
47.4kA ² s |
| Radio de doblez mínimo |
Instalación |
25 veces del diámetro del cable |
| Operación |
15 veces del diámetro del cable |
| Gama de temperaturas |
Instalación |
-10℃~+50℃ |
| Almacenamiento y envío |
-40℃~+80℃ |
| Operación |
-40℃~+80℃ |
| |
|
|
|
4. fibra e identificación de color floja del tubo
La fibra individual y los tubos flojos acuerdo con TIA/EIA-598-A estándar y el código de color como abajo.
Colores de la fibra
| NO. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5. prueba mecánica y ambiental.
El cable de OPGW pasará con éxito las pruebas siguientes que no lo hacen deben elegido todos. Los artículos siguientes de la prueba serán realizados adentro según referencia correspondiente.
| No |
Artículo |
Referencia |
| Pruebas de OPGW |
| 1 |
Longitud de onda de atajo |
IEEE Std 1138 |
| 2 |
Prueba del ingreso del agua |
IEEE Std 1138 |
| 3 |
Filtración de inundar el compuesto |
IEEE Std 1138 |
| 4 |
Prueba del cortocircuito |
IEEE Std 1138 |
| 5 |
Prueba de vibración eólica |
IEEE Std 1138 |
| 6 |
Prueba de la polea acanalada |
IEEE Std 1138 |
| 7 |
Prueba del agolpamiento |
IEEE Std 1138 |
| 8 |
prueba de impacto |
IEEE Std 1138 |
| 9 |
Prueba de arrastramiento |
IEEE Std 1138 |
| 10 |
Prueba de la tensión-deformación |
IEEE Std 1138 |
| 11 |
Ciclo de la temperatura |
IEEE Std 1138 |
| 12 |
Prueba del margen de la tensión |
IEEE Std 1138 |
| 13 |
Prueba galopante |
IEEE Std 1138 |
| 14 |
Prueba del relámpago |
IEEE Std 1138 |
| Pruebas de la fibra |
| 1 |
Variación de la atenuación con longitud de onda |
IEEE Std 1138 |
| 2 |
Atenuación con el doblez |
IEEE Std 1138 |
| 3 |
Ciclo de la temperatura |
IEEE Std 1138 |
| 4 |
Atenuación en el pico del agua |
IEEE Std 1138 |
| Pruebas de aceptación del campo |
| 1 |
Continuidad de la fibra |
IEEE Std 1138 |
| 2 |
Atenuación |
IEEE Std 1138 |
| 3 |
Longitud de la fibra |
IEEE Std 1138 |
6. Embalaje y envío
El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.
