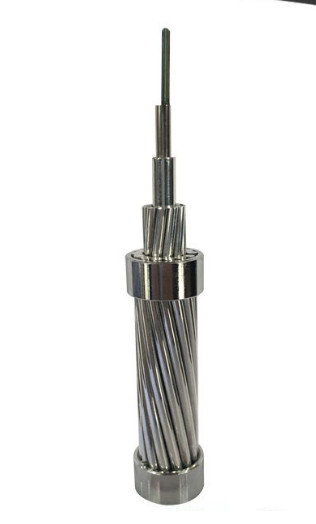

Cable de toma de tierra de fibra óptica de alta resistencia, tensión de prueba del cable de OPGW ≥0.69GPa

Un cable de toma de tierra óptico (también conocido como un OPGW o, en el estándar de IEEE, compuesto de fibra óptica por encima el cable de toma de tierra) es un tipo de cable que se utilice en líneas eléctricas de arriba. Tal cable combina las funciones de el poner a tierra y comunicaciones. Tiene la estructura de acero inoxidable central del tubo y estructura de la encalladura de la capa. Un cable de OPGW contiene una estructura tubular con una o más fibras ópticas en él, rodeado por solo o capas dobles de los alambres de acero revestidos de aluminio (ACS) o de alambres mezclados de los alambres de ACS y de la aleación de aluminio. El OPGW el cable se funciona con entre los tops de pilones de alto voltaje de la electricidad. La parte conductora del cable sirve a las torres adyacentes en enlace para conectar a tierra la tierra, y protegen los conductores de alto voltaje de rayos. las fibras ópticas dentro del cable se pueden utilizar para la transmisión de alta velocidad de datos, o para el eléctrico los propios propósitos de la utilidad de la protección y del control de la línea de transmisión, para la propia voz de la utilidad y de comunicación de datos, o se pueden arrendar o vender a los terceros para servir como interconexión de alta velocidad de la fibra entre las ciudades. Para construir OPGW debe cortar poder, dando por resultado mayor pérdida, así OPGW se debe utilizar adentro construir la línea de alta presión sobre 110KV.

Características de fibra óptica

Las características ópticas, geométricas, mecánicas y del ambiente de la fibra óptica de ITU-T G.652.D serán acuerdo con la tabla abajo:

Características			Valores especificados	Unidades
Características ópticas
Diámetro de campo de modo		en 1310nm	9.1±0.5	µm
		en 1550nm	± 10,3 0,7	milímetro
Coeficiente de atenuación		en 1310nm	≤0.36	dB/km
		en 1550nm	≤0.23	dB/km
Falta de uniformidad de la atenuación			≤0.05	DB
Longitud de onda cero de la dispersión (λ0)			1300 ~1324	nanómetro
Cuesta cero máxima de la dispersión (S0max)			≤0.092	picosegundo (nanómetro2·kilómetro)
Coeficiente de la dispersión del modo de la polarización (PMDQ)			≤0.2
Longitud de onda de atajo (λcc)			≤1260	nanómetro
Coeficiente de la dispersión		1288~1339nm	≤3.5	picosegundo (nanómetro·kilómetro)
		1550nm	≤18	picosegundo (nanómetro·kilómetro)
Eficaz el grupo índice de refracción (Neff)		en 1310nm	1,466	-
		en 1550nm	1,467	-
Característica geométrica
Diámetro del revestimiento			125.0±1.0	µm
No-circularidad del revestimiento			≤1.0	%
Diámetro de capa			245.0±10.0	µm
error de la concentricidad del Capa-revestimiento			≤12.0	µm
No-circularidad de capa			≤6.0	%
error de la concentricidad del Corazón-revestimiento			≤0.8	µm
Revestimiento/error de capa de la concentricidad			≤12.0	µm
Característica mecánica
El encresparse			≥4	m
Tensión de prueba			≥0.69	GPa
Fuerza de capa de la tira	Valor medio		1.0-5.0	N
	Valor máximo		1.3-8.9	N
Pérdida de doblez macra	Ф60mm, 100 círculos, en 1550nm		≤0.05	DB
	Ф32mm, círculos 1, en 1550nm		≤0.05	DB

Fibra e identificación de color floja del tubo

La fibra individual y los tubos flojos acuerdo con TIA/EIA-598-A estándar y el código de color como abajo.

Tubo de acero 1 (fibras No.1-12): Fibra óptica del solo modo (SM)

Colores de la fibra

Tubo de acero 2 (fibras No.13-24): Fibra óptica del solo modo (SM)

Un trazalíneas negro (echada de 50m m)

Tubo de acero 3 (fibras No.25-36): Fibra óptica del solo modo (SM)

Un trazalíneas negro (echada de 100m m)

Tubo de acero 4 (fibras No.37-48): Fibra óptica del solo modo (SM)

Un trazalíneas negro (echada de 150m m)

Embalaje y envío

El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.

Según la longitud del cable, elegimos diverso tipo carrete (D, d, b, w1, w2) para el cable cargado.
