OPGW es un tipo de estructura del cable con el compuesto de la transmisión óptica y del cable de toma de tierra de arriba para la transmisión de poder. Su funcionamiento en línea de transmisión de poder como el cable de fibra óptica y cable de toma de tierra de arriba que pueden proporcionar la protección del rayo y de la moneda del cortocircuito que conduce. Los OPGW consisten en la unidad óptica de acero inoxidable del tubo, alambre de acero de aluminio del revestimiento, alambre de la aleación de aluminio. Tiene la estructura de acero inoxidable central del tubo y estructura de la encalladura de la capa. Podemos diseñar la estructura según la diversos condición del ambiente y requisitos de clientes.
Uso
1. el cable de toma de tierra compuesto de fibra óptica [OPGW] es conveniente para la instalación en nuevas líneas eléctricas con la función doble del cable de toma de tierra y de la comunicación.
2.Adapt para substituir el cable de toma de tierra envejecido y la nueva estructura del cable de toma de tierra de alto voltaje.
protección 3.lighting y conducir la corriente del cortocircuito.
4. capacidad de fibra óptica de la comunicación.
Características de fibra óptica
Las características ópticas, geométricas, mecánicas y del ambiente de la fibra óptica de ITU-T G.652.D serán acuerdo con la tabla abajo:
| Características | Valores especificados | Unidades | ||
| Características ópticas | ||||
| Diámetro de campo de modo | en 1310nm | 9.1±0.5 | µm | |
| en 1550nm | ± 10,3 0,7 | milímetro | ||
| Coeficiente de atenuación | en 1310nm | ≤0.36 | dB/km | |
| en 1550nm | ≤0.23 | dB/km | ||
| Falta de uniformidad de la atenuación | ≤0.05 | DB | ||
| Longitud de onda cero de la dispersión (λ0) | 1300 ~1324 | nanómetro | ||
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092 | picosegundo (nanómetro2·kilómetro) | ||
| Coeficiente de la dispersión del modo de la polarización (PMDQ) | ≤0.2 |  |
||
| Longitud de onda de atajo (λcc) | ≤1260 | nanómetro | ||
| Coeficiente de la dispersión | 1288~1339nm | ≤3.5 | picosegundo (nanómetro·kilómetro) | |
| 1550nm | ≤18 | picosegundo (nanómetro·kilómetro) | ||
| Eficaz el grupo índice de refracción (Neff) | en 1310nm | 1,466 | - | |
| en 1550nm | 1,467 | - | ||
| Característica geométrica | ||||
| Diámetro del revestimiento | 125.0±1.0 | µm | ||
| No-circularidad del revestimiento | ≤1.0 | % | ||
| Diámetro de capa | 245.0±10.0 | µm | ||
| error de la concentricidad del Capa-revestimiento | ≤12.0 | µm | ||
| No-circularidad de capa | ≤6.0 | % | ||
| error de la concentricidad del Corazón-revestimiento | ≤0.8 | µm | ||
| Revestimiento/error de capa de la concentricidad | ≤12.0 | µm | ||
| Característica mecánica | ||||
| El encresparse | ≥4 | m | ||
| Tensión de prueba | ≥0.69 | GPa | ||
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N | |
| Valor máximo | 1.3-8.9 | N | ||
| Pérdida de doblez macra | Ф60mm, 100 círculos, en 1550nm | ≤0.05 | DB | |
| Ф32mm, círculos 1, en 1550nm | ≤0.05 | DB | ||
Especificación de OPGW
| Artículos | Datos técnicos | ||
| Trenzado | Base, capa 1, capa 2 | ||
| Trenzar la dirección | La capa externa es derecha | ||
| Diámetro del cable (nominal) | 20.0m m | ||
| Peso del cable (aproximadamente) | el 1365kg/km | ||
| Corte transversal favorable | COMO alambre | 188.5mm2 | |
| Resistencia a la tensión clasificada (RTS) | 205kN | ||
| Módulo de la elasticidad (E-módulo) | 162.0kN/mm2 | ||
| Coeficiente termal del alargamiento | 13.0×10-6/K | ||
| Stress laboral máximo (40%RTS) | 82.0kN | ||
| Tensión diaria (EDS) (18%~25%RTS) | 36.9~51.25kN | ||
| Resistencia de DC en 20℃ | 0,442 ohm/km | ||
| Corriente del breve periodo de tiempo (1.0s, 40℃~200℃) | 13.62kA | ||
| Capacidad actual del breve periodo de tiempo yo2 t | 185.4kA ² s | ||
| Radio de doblez mínimo | Instalación | 30 veces del diámetro del cable | |
| Operación | 15 veces del diámetro del cable | ||
| Gama de temperaturas | Instalación | -10℃~+60℃ | |
| Almacenamiento y envío | -40℃~+60℃ | ||
| Operación | -40℃~+80℃ | ||

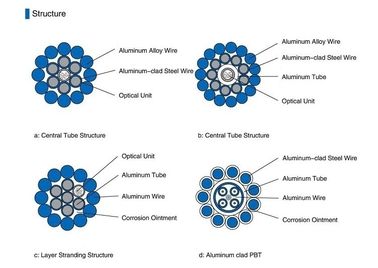

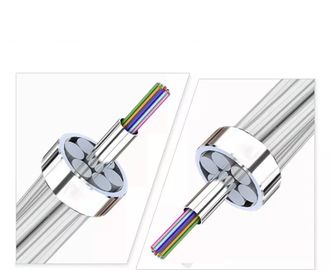

Estructura de producto
Embalaje y envío
El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.
Según la longitud del cable, elegimos diverso tipo carrete (D, d, b, w1, w2) para el cable cargado.
