Especificaciones técnicas para el cable de fibra óptica
1. Características de fibra óptica
Las características ópticas, geométricas, mecánicas y del ambiente de la fibra óptica de ITU-T G.652.D serán acuerdo con la tabla abajo:
| Características |
Valores especificados |
Unidades |
| Características ópticas |
| Diámetro de campo de modo |
en 1310nm |
9.1±0.5 |
µm |
| en 1550nm |
± 10,3 0,7 |
milímetro |
| Coeficiente de atenuación |
en 1310nm |
≤0.36 |
dB/km |
| en 1550nm |
≤0.23 |
dB/km |
| Falta de uniformidad de la atenuación |
≤0.05 |
DB |
| Longitud de onda cero de la dispersión (λ0) |
1300 ~1324 |
nanómetro |
| Cuesta cero máxima de la dispersión (S0max) |
≤0.092 |
picosegundo (nanómetro2·kilómetro) |
| Coeficiente de la dispersión del modo de la polarización (PMDQ) |
≤0.2 |
 |
| Longitud de onda de atajo (λcc) |
≤1260 |
nanómetro |
| Coeficiente de la dispersión |
1288~1339nm |
≤3.5 |
picosegundo (nanómetro·kilómetro) |
| 1550nm |
≤18 |
picosegundo (nanómetro·kilómetro) |
| Eficaz el grupo índice de refracción (Neff) |
en 1310nm |
1,466 |
- |
| en 1550nm |
1,467 |
- |
| Característica geométrica |
| Diámetro del revestimiento |
125.0±1.0 |
µm |
| No-circularidad del revestimiento |
≤1.0 |
% |
| Diámetro de capa |
245.0±10.0 |
µm |
| error de la concentricidad del Capa-revestimiento |
≤12.0 |
µm |
| No-circularidad de capa |
≤6.0 |
% |
| error de la concentricidad del Corazón-revestimiento |
≤0.8 |
µm |
| Revestimiento/error de capa de la concentricidad |
≤12.0 |
µm |
| Característica mecánica |
| El encresparse |
≥4 |
m |
| Tensión de prueba |
≥0.69 |
GPa |
| Fuerza de capa de la tira |
Valor medio |
1.0-5.0 |
N |
| Valor máximo |
1.3-8.9 |
N |
| Pérdida de doblez macra |
Ф60mm, 100 círculos, en 1550nm |
≤0.05 |
DB |
| Ф32mm, círculos 1, en 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
2. Características del cable
2,1 construcción y parámetro del cable

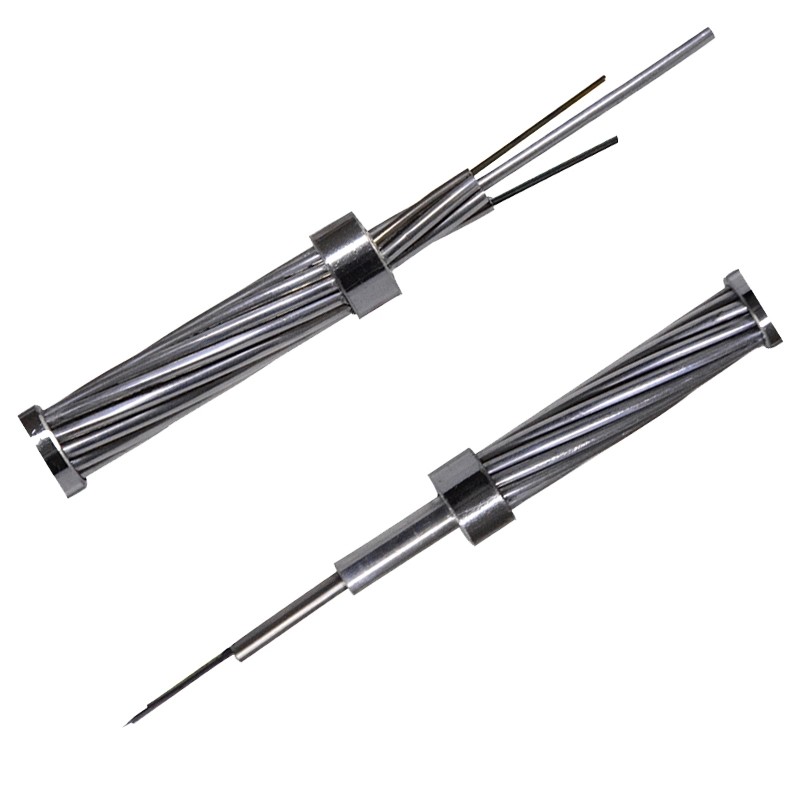

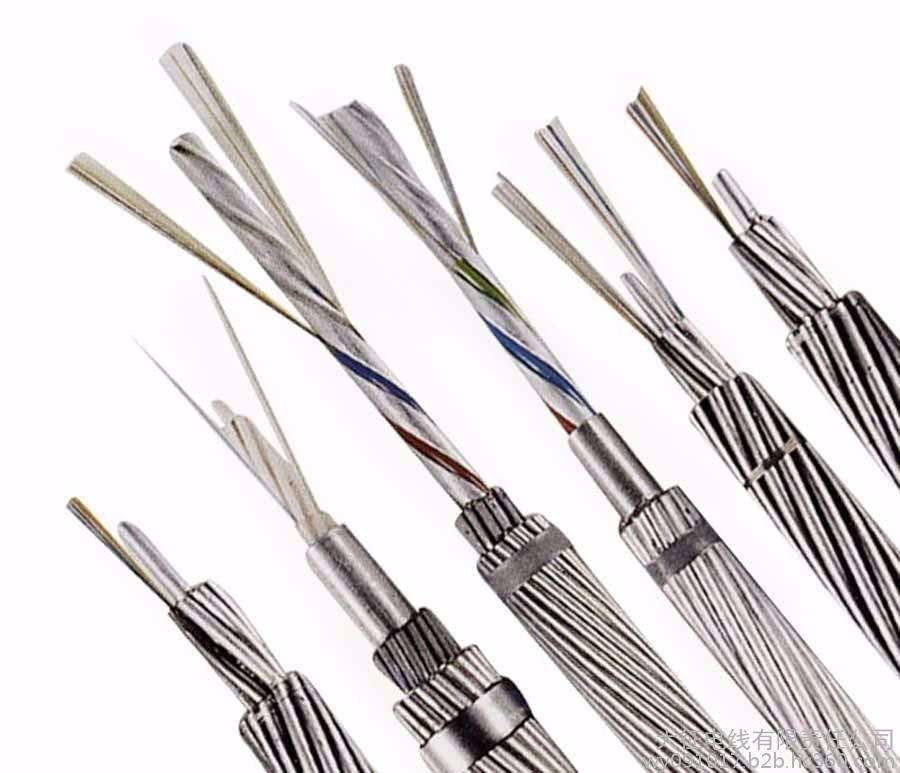

Cable de toma de tierra de arriba hecho del alambre de acero aluminio-revestido (COMO) y del tubo de acero inoxidable que contiene la fibra óptica.
tipo 3.2Cable: OPGW-48B1.3-190 [205; 185,4]
3.2.1 cortes transversales de OPGW
| Estructura |
|
Material |
No. |
Diámetro material |
| Fibra |
G.652.D |
48 |
|
| Centro |
Alambre 20%AS |
1 |
Diámetro |
4.0m m |
| Capa 1 |
Tubo del SUS |
4 |
Diámetro |
4.0m m |
| Alambre 20%AS |
2 |
Diámetro |
4.0m m |
| Capa 2 |
Alambre 20%AS |
12 |
Diámetro |
4.0m m |
2.2.1 especificación de OPGW
| Artículos |
Datos técnicos |
| Trenzado |
Base, capa 1, capa 2 |
| Trenzar la dirección |
La capa externa es derecha |
| Diámetro del cable (nominal) |
20.0m m |
| Peso del cable (aproximadamente) |
el 1365kg/km |
| Corte transversal favorable |
COMO alambre |
188.5mm2 |
| Resistencia a la tensión clasificada (RTS) |
205kN |
| Módulo de la elasticidad (E-módulo) |
162.0kN/mm2 |
| Coeficiente termal del alargamiento |
13.0×10-6/K |
| Stress laboral máximo (40%RTS) |
82.0kN |
| Tensión diaria (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Resistencia de DC en 20℃ |
0,442 ohm/km |
| Corriente del breve periodo de tiempo (1.0s, 40℃~200℃) |
13.62kA |
| Capacidad actual del breve periodo de tiempo yo2 t |
185.4kA ² s |
| Radio de doblez mínimo |
Instalación |
30 veces del diámetro del cable |
| Operación |
15 veces del diámetro del cable |
| Gama de temperaturas |
Instalación |
-10℃~+60℃ |
| Almacenamiento y envío |
-40℃~+60℃ |
| Operación |
-40℃~+80℃ |
| |
|
|
|
3. fibra e identificación de color floja del tubo
La fibra individual y los tubos flojos acuerdo con TIA/EIA-598-A estándar y el código de color como abajo.
Tubo de acero 1 (fibras No.1-12): Fibra óptica del solo modo (SM)
Colores de la fibra
| NO. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tubo de acero 2 (fibras No.13-24): Fibra óptica del solo modo (SM)
Un trazalíneas negro (echada de 50m m)
| NO. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubo de acero 3 (fibras No.25-36): Fibra óptica del solo modo (SM)
Un trazalíneas negro (echada de 100m m)
| NO. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubo de acero 4 (fibras No.37-48): Fibra óptica del solo modo (SM)
Un trazalíneas negro (echada de 150m m)
| NO. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Color |
Azul |
Naranja |
Verde |
Brown |
Gris |
Blanco |
Rojo |
Naturaleza |
Amarillo |
Violeta |
Rosa |
Aguamarina |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
4. Embalaje y envío
El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.
Dibujo del carrete
Según la longitud del cable, elegimos diverso tipo carrete (D, d, b, w1, w2) para el cable cargado.
5. Ambientalmente
Cumpla por completo con ISO14001, RoHS y el sistema OHSAS18001
6. Recomendaciones de la instalación
Procedimiento de instalación:
Se recomienda que IEEE Std 524-1992 y nuestra compañía recomendaron procedimientos estén utilizados para la instalación de OPGW.
