Cable de fribra óptica impermeable de Straned OPGW, cable de toma de tierra de arriba compuesto 205kN RTS

Especificaciones técnicas para el cable de fibra óptica

El cable de toma de tierra de arriba compuesto de fibra óptica (OPGW) es un cable de toma de tierra de arriba que contiene la fibra óptica. Tiene funciones múltiples tales como cable de toma de tierra de arriba y comunicación óptica. Se utiliza principalmente para las líneas de comunicación de 110KV, de 220KV, de 500KV, de 750KV y de nuevo sistema de transmisión de alto voltaje de arriba. Puede también ser utilizado para substituir las líneas de tierra existentes del viejo sistema de transmisión de alto voltaje de arriba, añade la línea de comunicación óptica, transmite la corriente del breve periodo de tiempo y para proporcionar la protección contra la luz anti. Otras estructuras se pueden modificar para requisitos particulares a petición.

1. Substituya los cables de toma de tierra aéreos existentes, actualizando líneas de comunicación de sistemas eléctricos.

2. Plan y diseño síncronos con el cable de toma de tierra cuando las nuevas líneas eléctricas aéreas deben ser construidas

3. Provea de la unidad inoxidable de la fibra del tubo la protección óptima

4. Cortocircuito grande de la falta de la conducta actual y que proporciona la protección contra la luz

5. Conveniente para el uso en cuenta de la fibra del hih y líneas eléctricas de alto voltaje estupendas

6. Partido con la tensión-holgura favorable del alambre difluente del grond.

Uso

El cable de toma de tierra compuesto de fibra óptica [OPGW] es conveniente para la instalación en nuevas líneas eléctricas con la función doble del cable de toma de tierra y de la comunicación. Especialmente para la instalación en líneas eléctricas del voitage normal y del voltaje superior. OPGW puede substituir el cable de toma de tierra convencional de la vieja línea eléctrica con el aumento de la función de la comunicación de la fibra. Conducen el cortocircuito actual y proporcionan resistencia del relámpago.

Características de fibra óptica

Las características ópticas, geométricas, mecánicas y del ambiente de la fibra óptica de ITU-T G.652.D serán acuerdo con la tabla abajo:

Características			Valores especificados	Unidades
Características ópticas
Diámetro de campo de modo		en 1310nm	9.1±0.5	µm
		en 1550nm	± 10,3 0,7	milímetro
Coeficiente de atenuación		en 1310nm	≤0.36	dB/km
		en 1550nm	≤0.23	dB/km
Falta de uniformidad de la atenuación			≤0.05	DB
Longitud de onda cero de la dispersión (λ0)			1300 ~1324	nanómetro
Cuesta cero máxima de la dispersión (S0max)			≤0.092	picosegundo (nanómetro2·kilómetro)
Coeficiente de la dispersión del modo de la polarización (PMDQ)			≤0.2
Longitud de onda de atajo (λcc)			≤1260	nanómetro
Coeficiente de la dispersión		1288~1339nm	≤3.5	picosegundo (nanómetro·kilómetro)
		1550nm	≤18	picosegundo (nanómetro·kilómetro)
Eficaz el grupo índice de refracción (Neff)		en 1310nm	1,466	-
		en 1550nm	1,467	-
Característica geométrica
Diámetro del revestimiento			125.0±1.0	µm
No-circularidad del revestimiento			≤1.0	%
Diámetro de capa			245.0±10.0	µm
error de la concentricidad del Capa-revestimiento			≤12.0	µm
No-circularidad de capa			≤6.0	%
error de la concentricidad del Corazón-revestimiento			≤0.8	µm
Revestimiento/error de capa de la concentricidad			≤12.0	µm
Característica mecánica
El encresparse			≥4	m
Tensión de prueba			≥0.69	GPa
Fuerza de capa de la tira	Valor medio		1.0-5.0	N
	Valor máximo		1.3-8.9	N
Pérdida de doblez macra	Ф60mm, 100 círculos, en 1550nm		≤0.05	DB
	Ф32mm, círculos 1, en 1550nm		≤0.05	DB

Características del cable

Construcción y parámetro del cable

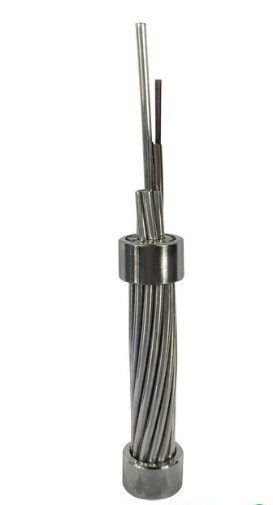

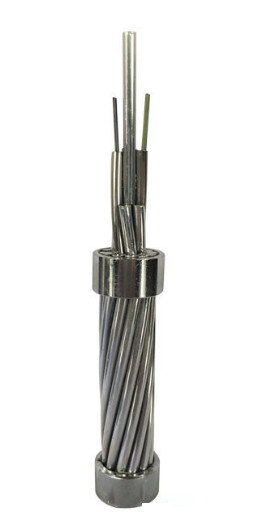

Cable de toma de tierra de arriba hecho del alambre de acero aluminio-revestido (COMO) y del tubo de acero inoxidable que contiene la fibra óptica.

tipo 3.2Cable: OPGW-48B1.3-190 [205; 185,4]

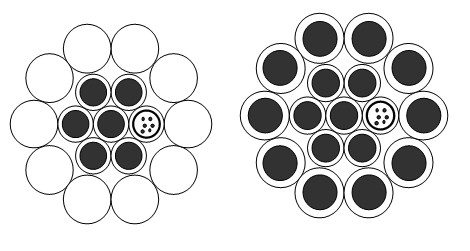

3.2.1 cortes transversales de OPGW

Fibra e identificación de color floja del tubo

La fibra individual y los tubos flojos acuerdo con TIA/EIA-598-A estándar y el código de color como abajo.

Tubo de acero 1 (fibras No.1-12): Fibra óptica del solo modo (SM)

Colores de la fibra

Tubo de acero 2 (fibras No.13-24): Fibra óptica del solo modo (SM)

Un trazalíneas negro (echada de 50m m)

Tubo de acero 3 (fibras No.25-36): Fibra óptica del solo modo (SM)

Un trazalíneas negro (echada de 100m m)

Tubo de acero 4 (fibras No.37-48): Fibra óptica del solo modo (SM)

Un trazalíneas negro (echada de 150m m)

Embalaje y envío

El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.

Dibujo del carrete

Según la longitud del cable, elegimos diverso tipo carrete (D, d, b, w1, w2) para el cable cargado.
