cable óptico del opgw para 220kv la línea 48 cable de Opgw de la base

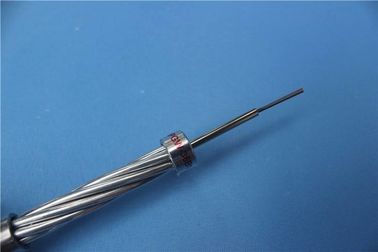

El tubo de acero inoxidable central es rodeado por capas simples o dobles de los alambres de acero revestidos de aluminio (ACS) o de alambres de los alambres de la mezcla ACS y de la aleación de aluminio. son los cables más ampliamente utilizados, su diseño se adaptan completamente a la línea eléctrica más común necesidades.
Usos
1. el cable de toma de tierra compuesto de fibra óptica [OPGW] es conveniente para la instalación en nuevas líneas eléctricas con la función doble del cable de toma de tierra y de la comunicación.
2.Especially para la instalación en líneas eléctricas del voitage normal y del voltaje superior.
protección 3.lighting y conducir la corriente del cortocircuito.
Datos técnicos

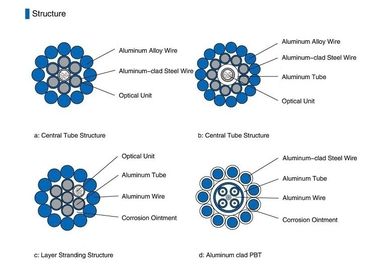

| Detalles de la estructura |
|
Nombrado |
No. |
Diámetro |
| Centro |
Alambre 20%AS |
1 |
2,70 |
milímetro |
| Capa 1 |
Alambre 20%AS |
4 |
2,70 |
milímetro |
| SUS-tubo |
2 |
2,70 |
milímetro |
| Capa 2 |
Alambre 20%AS |
10 |
2,70 |
milímetro |
| |
|
|
|
|
|
| |
Según IEEE std 1138, estándares del IEC 60794-4 |
|
|
|
|
| |
No. de la fibra y tipo |
|
|
48 |
G652D |
| |
Diámetro estándar |
|
|
13,50 |
milímetro |
| |
Corte transversal favorable |
|
|
97,30 |
mm2 |
| |
|
Sección de COMO alambre |
|
97,30 |
mm2 |
| |
Masa aproximada |
|
|
687,0 |
kg/km |
| |
Resistencia a la tensión clasificada |
|
|
117,0 |
kN |
| |
Tensión máxima permitida (40%RTS) |
|
|
46,8 |
N/mm2 |
| |
Tensión diaria (25%RTS) |
|
|
29,3 |
N/mm2 |
| |
Tensión del margen de la tensión (70%RTS) |
|
|
81,9 |
N/mm2 |
| |
Módulo de la elasticidad |
|
|
162,0 |
GPa |
| |
Coeficiente termal del alargamiento |
|
|
13,0 |
×10-6/ºC |
| |
D.C. Resistance calculado en 20ºC |
|
|
0,878 |
Ω/km |
| |
Capacidad actual del cortocircuito (40~200ºC, 0.25s) |
|
|
45,3 |
kA2·s |
| |
Ratio entre el tirón y el peso |
|
|
17,40 |
kilómetro |
| Temperatura |
Instalación |
|
|
-10ºC~+50 |
ºC |
| Gama: |
Transporte y operación |
|
|
-40ºC~+80 |
ºC
|

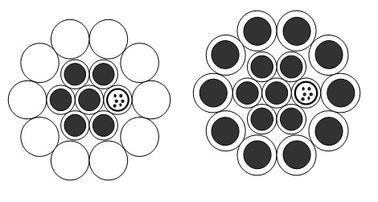

Corte transversal
