Cable de fribra óptica aéreo al aire libre de la base óptica del cable de toma de tierra 24 de OPGW
El tubo de acero Al-cubierto central es rodeado por capas simples o dobles de los alambres de acero revestidos de aluminio (ACS) o de alambres de los alambres de la mezcla ACS y de la aleación de aluminio. el diseño de acero inoxidable Al-cubierto del tubo aumenta el corte transversal de AL, para alcanzar un mejor funcionamiento de la resistencia de la corriente y del relámpago de falta. Apliqúese a la línea de transmisión que requiere la corriente de falta de diámetro bajo y grande.
Características
• Diámetro grande, capacidad grande de la fibra
• La estructura es estable y la confiabilidad es alta
• Capacidad excelente contra capacidad actual del lado y del cortocircuito excepcional
• El diseño que trenza óptimo puede obtener la longitud de sobra de la fibra óptica secundaria
• El número de filamentos se puede diseñar en dos o tres capas
• Partido con los alambres de terreno común
Speicfication
| |
Estructura |
Cuenta máxima de la fibra |
COMO área seccional |
Diámetro (milímetro) |
Peso (kg/km) |
RTS (kN) |
resistencia de 20°C DC (O/km) |
capacidad actual del cortocircuito permisible 40-200°C (KA2.S) |
| OPGW-24B1.3-100- [118; 50] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈100 |
13,2 |
≤674 |
≥118 |
≤0.93 |
≥50 |
| 11/2.8/20AS, unidad 1/2.5 |
| OPGW-24B1.3-100- [60; 74] |
1/2.6/40AS+5/2.5/40AS+ |
24 |
≈100 |
13,2 |
≤479 |
≥60 |
≤0.49 |
≥74 |
| 11/2.8/40AS, unidad 1/2.5 |
| OPGW-24B1.3-110- [133; 63] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0.83 |
≥63 |
| 10/3.2/20AS, unidad 1/2.5 |
| OPGW-24B1.3-110- [140; 68] |
1/2.8/20AS+5/2.7/20AS+ |
24 |
≈110 |
14,3 |
≤791 |
≥140 |
≤0.80 |
≥68 |
| 11/3.05/20AS, unidad 1/2.6 |
| OPGW-24B1.3-110- [67; 95] |
1/2.9/20AS+5/2.8/20AS+ |
24 |
≈37 |
14,1 |
≤473 |
≥67 |
≤0.40 |
≥95 |
| 12/2.8/AA, unidad 1/2.7 |
≈74 (AA) |
Nota: Esta ficha técnica puede solamente ser una referencia, pero no un suplemento al contrato. Entre en contacto con por favor las ventas para los detalles.

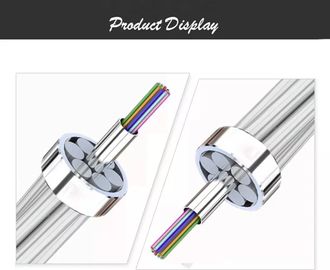

Imágenes de la estructura y del producto
Embalaje y envío
El cable se suministra en longitudes como se especifica en el pi o como requisito. Cada longitud será enviada en un tambor hierro-de madera separado. El diámetro mínimo del barril del tambor no será menos de 30 veces el diámetro del cable.
Los extremos de cable serán sellados con las tapas de protección plásticas para prevenir la penetración del agua. Los extremos serán fácilmente accesibles para probar. Un informe de prueba de la inspección final con los datos de rendimiento de la atenuación para cada fibra se ata dentro del tambor.
