Cable de fribra óptica aéreo al aire libre de la base óptica del cable de toma de tierra 72 de OPGW

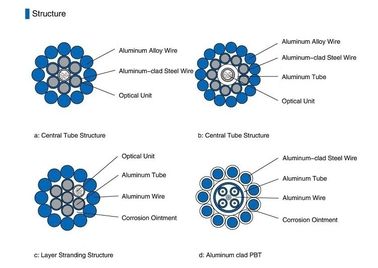

El cable de OPGW es un tipo de estructura del cable con el compuesto de la transmisión óptica y del cable de toma de tierra de arriba para la transmisión de poder. Su funcionamiento en línea de transmisión de poder como el cable de fibra óptica y cable de toma de tierra de arriba que pueden proporcionar la protección del rayo y de la moneda del cortocircuito que conduce. Los OPGW consisten en la unidad óptica de acero inoxidable del tubo, alambre de acero de aluminio del revestimiento, alambre de la aleación de aluminio. Tiene la estructura de acero inoxidable central del tubo y estructura de la encalladura de la capa. Podemos diseñar la estructura según la diversos condición del ambiente y requisitos de clientes.
Características
1.Large diámetro, capacidad grande de la fibra
la estructura 2.The es estable y la confiabilidad es alta
capacidad 3.Excellent contra capacidad actual del lado y del cortocircuito excepcional
el diseño que trenza óptimo 4.The puede obtener la longitud de sobra de la fibra óptica secundaria
el número 5.The de filamentos se puede diseñar en dos o tres capas
6.Match con los alambres de terreno común
Speicfication
| Cuenta del cable |
Hacia fuera sheathDiameter (milímetros) |
Peso (kilogramos) |
Resistencia a la tensión permisible mínima (n) |
carga permisible mínima del agolpamiento (N/100mm) |
Radio de doblez mínimo (milímetros) |
Temperatura de almacenamiento (°C) |
| a corto plazo |
a largo plazo |
a corto plazo |
a largo plazo |
a corto plazo |
a largo plazo |
| 72 |
13,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Nota: Esta ficha técnica puede solamente ser una referencia, pero no un suplemento al contrato. Entre en contacto con por favor las ventas para los detalles.
Parámetros estructurales
| Modelo del cable |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Número /diameter (milímetro) de tubo de acero inoxidable |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Número /diameter del alambre del AL (milímetros) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Número /diameter del alambre de ACS (milímetros) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Diámetro del cable (milímetros) |
10,5 |
12,0 |
13,0 |
14,0 |
15,0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Peso del cable (kg/km) |
415 |
320 |
374 |
432 |
527 |
| Resistencia de DC (200C W/km) |
1,36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Módulo de la elasticidad (Gpa) |
162,0 |
96,1 |
95,9 |
95,6 |
97,8 |
| coeficiente de la extensión termal linear (1/×10-6) |
12,6 |
17,8 |
17,8 |
17,8 |
17,2 |
| Capacidad del cortocircuito (² s de ka) |
24,0 |
57,3 |
78,9 |
105,8 |
150,4 |
| Temperatura máxima de la operación (c) |
200 |
200 |
200 |
200 |
200 |
Embalaje y envío
El cable se suministra en longitudes como se especifica en el pi o como requisito. Cada longitud será enviada en un tambor hierro-de madera separado. El diámetro mínimo del barril del tambor no será menos de 30 veces el diámetro del cable.
Los extremos de cable serán sellados con las tapas de protección plásticas para prevenir la penetración del agua. Los extremos serán fácilmente accesibles para probar. Un informe de prueba de la inspección final con los datos de rendimiento de la atenuación para cada fibra se ata dentro del tambor.
Nuestra compañía
Dongguan TW-SCIE Co., Ltd. es una empresa de alta tecnología que se especializa en la investigación y desarrollo, la producción, el proceso, las ventas y la ingeniería de la red de los productos de fibra óptica de la comunicación, y tiene derechos independientes de la importación y de la exportación. La compañía tiene un grupo de talentos profesionales y técnicos leales, dedicados, sabios, fuertes, confiados a seguir el desarrollo y el uso avanzados de productos de la comunicación óptica del mundo. La compañía R y D, producción, gestión de los productos principales es cable de fibra óptica, óptico, transmisor-receptor óptico, MODEM óptico y así sucesivamente. Los productos son ampliamente utilizados en la comunicación, los departamentos eléctricos de la energía, ferroviarios, militares y otros relacionados, exportados a Francia, a la India, a Singapur, a Malasia y a otros países.
F AL Q
Q1: ¿Dónde está su fábrica?
A1: Nuestra fábrica está situada en la ciudad de DONGGUAN, provincia de Guangdong, China.
Q2: ¿Cuánto tiempo su compañía ha estado haciendo esto?
A2: Más de 20 años. Debemos no sólo producir el cable óptico de la fibra pero también producimos las herramientas de fibra óptica y relacionadas.
Q3: ¿Cómosobrelacalidaddelcable?
A4: Nuestra fábrica es aprobada por el sistema de gestión de la calidad ISO9001 y STARF el incluir, CE, CPR, certificaciones del TLC en la lista. Tenemos una serie de equipo y de instrumentos para asegurarse de la calidad confiable de nuestros productos.
Q4: ¿Puedeustedproducirelcablecomonuestrosrequisitos?
A6: Por supuesto. Podemos suministrar diversos tipos de productos según sus requisitos precios razonables.
Q5: ¿UstedaceptaelpedidodelOEMycuántossonlosMOQ?
A7: Sí, damos la bienvenida con gusto a su pedido del OEM. Para alcanzar la satisfacción de cliente, aceptamos la orden de la muestra, incluso de una pieza.
