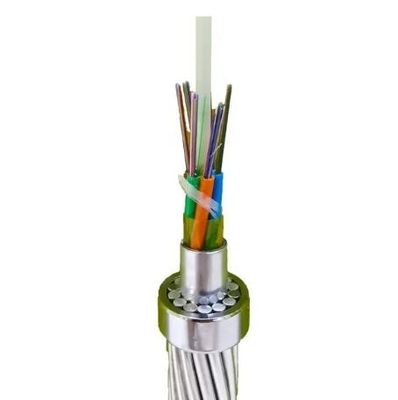

OPGW Diseños típicos de tubos de acero inoxidable central cubierto para la instalación aérea de comunicación de energía
Especificaciones técnicas para el cable de fibra óptica
Características de las fibras ópticas
Las características ópticas, geométricas, mecánicas y ambientales del G de la UIT-T.652.D la fibra óptica deberá ajustarse a lo dispuesto en el cuadro siguiente:
| Características | Valores especificados | Unidades | ||
| Características ópticas | ||||
| Diámetro del campo de modo | en 1310 nm | 9.1 ± 0.5 | Mm | |
| en 1550 nm | 10.3 ± 0.7 | En el caso de los | ||
| Coeficiente de atenuación | en 1310 nm | ≤ 036 | No se aplican los requisitos siguientes: | |
| en 1550 nm | ≤ 023 | No se aplican los requisitos siguientes: | ||
| No uniformidad de atenuación | ≤ 005 | Db | ||
| longitud de onda de dispersión cero (λ0) | 1300 ¥1324 | nm | ||
| Pendiente de dispersión máxima cero (S)0 máximo) | ≤ 0092 | el número de unidades de producción2·km) | ||
| Coeficiente de dispersión del modo de polarización (PMD)- ¿ Qué?) | ≤ 02 | |||
| longitud de onda de corte (λ)- ¿Qué es?) | ≤ 1260 | nm | ||
| Coeficiente de dispersión | 1288 ∼ 1339 nm | ≤ 3 años5 | el número de unidades de producción | |
| 1550 nm | ≤ 18 años | el número de unidades de producción | ||
| Indice de refracción efectivo del grupo (N)Efecto | en 1310 nm | 1.466 | - ¿ Qué? | |
| en 1550 nm | 1.467 | - ¿ Qué? | ||
| Características geométricas | ||||
| Diámetro del revestimiento | 125.0±1.0 | Mm | ||
| Revestimiento no circular | ≤ 10 | % | ||
| Diámetro del revestimiento | 245.0±10.0 | Mm | ||
| Error de concentricidad del revestimiento | ≤ 12 años0 | Mm | ||
| No circularidad del revestimiento | ≤ 6 años0 | % | ||
| Error de concentricidad del revestimiento del núcleo | ≤ 08 | Mm | ||
| Error de concentricidad del revestimiento / revestimiento | ≤ 12 años0 | Mm | ||
| Características mecánicas | ||||
| El curling | ≥ 4 años | - ¿ Qué? | ||
| Prueba de esfuerzo | ≥ 069 | GPa | ||
| Fuerza de las tiras de recubrimiento | Valor medio | 1.0 a 5.0 | No | |
| Valor máximo | 1.3 a 8.9 | No | ||
| Pérdida de flexión macro | F60mm, 100 círculos, a 1550nm | ≤ 005 | Db | |
| F32mm, 1 círculo, a 1550nm | ≤ 005 | Db | ||
Característicasde lasEl cable

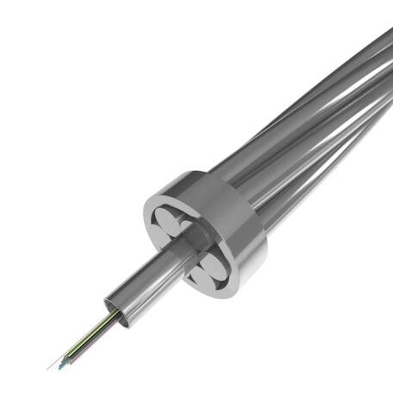

Construcción y parámetro del cable"Cable de tierra superior hecho de alambre de acero revestido de aluminio (AS) y tubo de acero inoxidable que contiene fibra óptica.
| Estructura | El material | - No, no es así. | Diámetro del material | ||
| Fibras | ¿ Qué pasa?652- ¿ Qué? | 48 | |||
| En el centro | 20% de alambre AS | 1 | Diámetro | 4.0 mm | |
| Capas 1 y 2 | El tubo SUS | 4 | Diámetro | 4.0 mm | |
| 20% de alambre AS | 2 | Diámetro | 4.0 mm | ||
| Capa 2 | 20% de alambre AS | 12 | Diámetro | 4.0 mm | |
Especificación de los OPGW
| Las partidas | Datos técnicos | ||
| Encallados | Núcleo, capa 1, capa 2 | ||
| Dirección del encallamiento | La capa exterior es la mano derecha | ||
| Diámetro del cable (nominal) | 20.0 mm | ||
| Peso del cable (aprox.) | 1365 kg/km | ||
| Sección transversal de soporte | El cable AS | 188.5 mm2 | |
| Resistencia a la tracción nominal (RTS) | 205 kN | ||
| Modulo de elasticidad (E-Modulo) | 162.0kN/mm2 | ||
| Coeficiente de alargamiento térmico | 13.0 × 10-6 años- ¿Qué quieres? | ||
| Estreses de trabajo máximos (40%RTS) | 82.0kN | ||
| Estres cotidiano (SED) (RTS del 18% al 25%) | 36.9 ~ 51.25 kN | ||
| Resistencia de corriente continua a 20 °C | 0.442 ohmios/km | ||
| Corriente de tiempo corto (1.0s, 40°C~200°C) | 13.62kA | ||
| Capacidad de corriente de corta duración I2t | 185.4kA2s | ||
| Radius mínimo de flexión | Instalación | 30 veces el diámetro del cable | |
| Operación | 15 veces el diámetro del cable | ||
| Rango de temperatura | Instalación | -10°C ~ +60°C | |
| Almacenamiento y transporte | -40°C~+60°C | ||
| Operación | -40°C~+80°C | ||
F: el precioIber y- ¿ Qué?el ojoT.- ¿ Qué? C. Lasel olorYo...la dentificación
Las fibras individuales y los tubos sueltos deberán ajustarse a la norma TIA/EIA-598-A y al código de color que figura a continuación.
Tubo de acero 1 (fibras n.o 1-12): fibra óptica de modo único (SM)
Colores de las fibras
| - No, no es así. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
Tubos de acero 2 (fibras no 13 a 24): fibra óptica de modo único (SM)
Un trazador negro (50 mm de ancho)
| - No, no es así. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
| ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad |
Tubo de acero 3 (fibras no.25-36): fibra óptica de modo único (SM)
Un trazador negro (100 mm de ancho)
| - No, no es así. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
| ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad |
Tubo de acero 4 (fibras no 37-48): fibra óptica de modo único (SM)
Un trazador negro (150 mm de ancho)
| - No, no es así. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| El color | El azul | Naranja | El verde | Marrón | Cinza | Blanco | El rojo | Naturaleza | Amarillo | Violeta | Color rosa | Agua |
| ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad | ▌ las medidas de seguridad |
EnvasadoEl Sel movimiento de la cadera
El OPGW se enrollará de forma firme y uniforme en un carrete de hierro de madera resistente conforme a la norma ANSI/AA 53-1981 o equivalente.La bobina deberá estar sujetada a una banda de hierro de madera para evitar que el OPGW se dañe en el transporte marítimo ordinario., manipulación, almacenamiento y operaciones de ensamblaje.
Dibujo del carrete
De acuerdo con la longitud del cable, elegimos diferentes tipos de carretes (D, d, b, w1, w2) para cargar el cable.
Medioambiental y certificación
Compatibilidad total con el sistema ISO14001, RoHS y OHSAS18001
Recomendaciones de instalación
Procedimiento de instalación:
Se recomienda que el IEEE Std 524-1992 y los procedimientos recomendados por nuestra empresa se utilicen para la instalación de OPGW.
